S1JN9-04LL,S1JN9-06LL,S1JN9-12LL,S1JN9-16LL,S1JN9-20LL,S1JN9-24LL,锥面密封接头
2015-12-09 20:26309
信息概况
  • 价格：未填
  • 型号： S1JN9-04LL,S1JN9-06LL,S1JN9-12LL,S1JN9-16LL,S1JN9-20LL,S1JN9-24LL
  • 发货：3天内
发送询价
 S1JN9-04LL,S1JN9-06LL,S1JN9-12LL,S1JN9-16LL,S1JN9-20LL,S1JN9-24LL,锥面密封接头

产品技术参数：

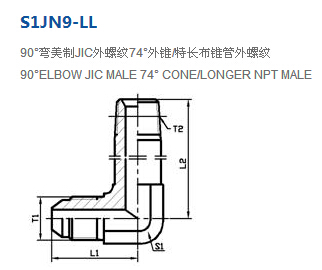

代号                        PART  NO. 螺纹  THREAD 尺寸 DIMENSIONS 重量（g) 工作压力MPa
T1 T2 L1 L2 S1
S1JN9-04LL 7/16＂X20 Z1/4＂X18 24.5 51.5 14 51 27.5
S1JN9-05-04LL 1/2＂X20 Z1/4＂X18 24.5 52.6 14 55
S1JN9-06-04LL 9/16＂X18 Z1/4＂X18 26.9 52.6 14 60
S1JN9-06LL 9/16＂X18 Z3/8＂X18 29 61.5 19 92
S1JN9-08-06LL 3/4＂X16 Z3/8＂X18 32 61.5 19 117 21
S1JN9-10-08LL 7/8＂X14 Z1/2＂X14 37 72.9 22 187
S1JN9-12LL 1.1/16＂X12 Z3/4＂X14 42.5 83.3 27 313 17
S1JN9-16LL 1.5/16＂X12 Z1＂X11.5 46 102.9 33 536
S1JN9-20LL 1.5/8＂X12 Z1.1/4＂X11.5 53 127 41 991 8
S1JN9-24LL 1.7/8＂X12 Z1.1/2＂X11.5 60 141 48 1370 7
S1JN9-05-04LL,S1JN9-06-04LL,S1JN9-08-06LL,S1JN9-10-08LL,
