SAJJ6J-04LN,SAJJ6J-05LN,SAJJ6J-06LN,SAJJ6J-08LN,SAJJ6J-10LN,SAJJ6J-12LN,锥面密封接头
2015-12-09 12:25456
信息概况
  • 价格：未填
  • 型号： SAJJ6J-04LN,SAJJ6J-05LN,SAJJ6J-06LN,SAJJ6J-08LN,SAJJ6J-10LN,SAJJ6J-12LN
  • 发货：3天内
发送询价
 SAJJ6J-04LN,SAJJ6J-05LN,SAJJ6J-06LN,SAJJ6J-08LN,SAJJ6J-10LN,SAJJ6J-12LN,锥面密封接头

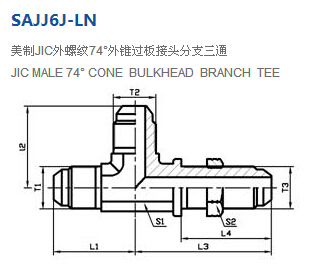

产品技术参数：

代号                       PART  NO. 螺纹  THREAD 尺寸 DIMENSIONS 重量（g) 工作压力MPa
T1 T2 T3 L1 L2 L3 L4 S1 S2
SAJJ6J-04LN 7/16＂X20 7/16＂X20 7/16＂X20 24.6 24.6 40.4 26 11 17 62 34.5
SAJJ6J-05LN 1/2＂X20 1/2＂X20 1/2＂X20 26.9 26.9 43.7 26 14 19 82
SAJJ6J-06LN 9/16＂X18 9/16＂X18 9/16＂X18 27.7 27.7 46 27.7 14 22 101
SAJJ6J-08LN 3/4＂X16 3/4＂X16 3/4＂X16 34.5 34.5 53.6 31.7 19 24 205 31
SAJJ6J-10LN 7/8＂X14 7/8＂X14 7/8＂X14 39.6 39.6 60.7 35.3 22 30 300 24
SAJJ6J-12LN 1.1/16＂X12 1.1/16＂X12 1.1/16＂X12 45.2 45.2 67.8 39.5 27 36 487
SAJJ6J-16LN 1.5/16＂X12 1.5/16＂X12 1.5/16＂X12 49.3 49.3 71.1 39.5 33 41 717 21
SAJJ6J-20LN 1.5/8＂X12 1.5/8＂X12 1.5/8＂X12 55.1 55.1 79.2 41 41 50 1200 17
SAJJ6J-24LN 1.7/8＂X12 1.7/8＂X12 1.7/8＂X12 59.4 59.4 86.9 44.3 48 55 1489 14
SAJJ6J-16LN,SAJJ6J-20LN,SAJJ6J-24LN,
