气动接头
首页 > 了解产品 > 气动辅助元件 > 接头类 > 气动接头
S2B9-02,S2B9-04,S2B9-06,S2B9-08,S2B9-10,S2B9-12,S2B9-16,S2B9-20,S2B9-24,锥面密封接头
2015-12-08 20:53376
信息概况
  • 价格：未填
  • 型号： S2B9-02,S2B9-04,S2B9-06,S2B9-08,S2B9-10,S2B9-12,S2B9-16,S2B9-20,S2B9-24
  • 发货：3天内
发送询价
 S2B9-02,S2B9-04,S2B9-06,S2B9-08,S2B9-10,S2B9-12,S2B9-16,S2B9-20,S2B9-24,锥面密封接头

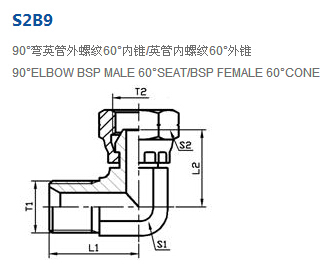

产品技术参数：

代号         RAPT  NO. 螺纹 THREAD 尺寸 DIMENSIONS
T1 T2 L1 L2 S1 S2
S2B9-02 G1/8＂X28 G1/8＂X28 19.8 17.9 11 14
S2B9-04 G1/4＂X19 G1/4＂X19 24.5 25.7 14 19
S2B9-06 G3/8＂X19 G3/8＂X19 27.5 29.6 16 22
S2B9-08 G1/2＂X14 G1/2＂X14 34.5 33.8 22 27
S2B9-10 G5/8＂X14 G5/8＂X14 35 32.1 22 30
S2B9-12 G3/4＂X14 G3/4＂X14 40 36.3 27 32
S2B9-16 G1＂X11 G1＂X11 46 42.7 33 41
S2B9-20 G1.1/4＂X11 G1.1/4＂X11 50.5 49.5 41 50
S2B9-24 G1.1/2＂X11 G1.1/2＂X11 57.5 49.9 48 55
