S1BG4-04OG,S1BG4-06OG,S1BG4-08OG,S1BG4-12OG,S1BG4-16OG,S1BG4-20OG,S1BG4-24OG,锥面密封接头
2015-12-08 20:45589
信息概况
  • 价格：未填
  • 型号： S1BG4-04OG,S1BG4-06OG,S1BG4-08OG,S1BG4-12OG,S1BG4-16OG,S1BG4-20OG,S1BG4-24OG
  • 发货：3天内
发送询价
 S1BG4-04OG,S1BG4-06OG,S1BG4-08OG,S1BG4-12OG,S1BG4-16OG,S1BG4-20OG,S1BG4-24OG,锥面密封接头

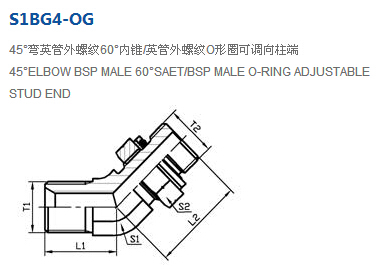

产品技术参数：

代号           RAPT  NO. 螺纹 THREAD 尺寸 DIMENSIONS
T1 T2 L1 L2 S1 S2
S1BG4-04OG G1/4＂X19 G1/4＂X19 22 28 14 19
S1BG4-04-06OG G1/4＂X19 G3/8＂X19 21 30 16 22
S1BG4-04-08OG G1/4＂X19 G1/2＂X14 22.5 36 22 27
S1BG4-06OG G3/8＂X19 G3/8＂X19 21 30 16 22
S1BG4-06-08OG G3/8＂X19 G1/2＂X14 23.5 36 22 27
S1BG4-08OG G1/2＂X14 G1/2＂X14 27 36 22 27
S1BG4-12OG G3/4＂X14 G3/4＂X14 32 42 27 32
S1BG4-12-16OG G3/4＂X14 G1＂X11 32.5 44 33 41
S1BG4-16OG G1＂X11 G1＂X11 34 44 33 41
S1BG4-20OG G1.1/4＂X11 G1.1/4＂X11 38.5 47.5 41 50
S1BG4-24OG G1.1/2＂X11 G1.1/2＂X11 44 51.5 48 55
S1BG4-04-06OG,S1BG4-04-08OG,S1BG4-06-08OG,S1BG4-12-16OG,
