S1BG9-04OG,S1BG9-06OG,S1BG9-08OG,S1BG9-12OG,S1BG9-16OG,S1BG9-20OG,S1BG9-24OG,锥面密封接头
2015-12-08 20:43365
信息概况
  • 价格：未填
  • 型号：S1BG9-04OG,S1BG9-06OG,S1BG9-08OG,S1BG9-12OG,S1BG9-16OG,S1BG9-20OG,S1BG9-24OG
  • 发货：3天内
发送询价

S1BG9-04OG,S1BG9-06OG,S1BG9-08OG,S1BG9-12OG,S1BG9-16OG,S1BG9-20OG,S1BG9-24OG,锥面密封接头

产品技术参数：

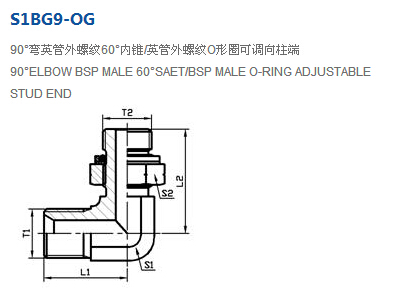

代 号          PART  NO. 螺纹 THREAD 尺寸 DIMENSIONS
T1 T2 L1  L2 S1 S2
S1BG9-04OG  G1/4＂X19  G1/4＂X19 25 31.5 14 19
S1BG9-04-06OG  G1/4＂X19  G3/8＂X19 26.5 36.8 16 22
S1BG9-06OG  G3/8＂X19  G3/8＂X19 28 36.8 16 22
S1BG9-06-08OG  G3/8＂X19  G1/2＂X14 31 43.2 22 27
S1BG9-08OG  G1/2＂X14  G1/2＂X14 34.5 43.2 22 27
S1BG9-08-12OG  G1/2＂X14  G3/4＂X14 40 49.3 27 32
S1BG9-12OG  G3/4＂X14  G3/4＂X14 40 49.3 27 32
S1BG9-12-16OG  G3/4＂X14   G1＂X11 45 53 33 41
S1BG9-16OG   G1＂X11   G1＂X11 46 53 33 41
S1BG9-20-16OG  G1.1/4＂X11   G1＂X11 50.5 58 41 41
S1BG9-20OG  G1.1/4＂X11  G1.1/4＂X11 51.5 58 41 50
S1BG9-24OG  G1.1/2＂X11  G1.1/2＂X11 58.5 63 48 55
S1BG9-04-06OG,S1BG9-06-08OG,S1BG9-08-12OG,S1BG9-12-16OG,S1BG9-20-16OG,
