S5BT-04,S5BT-06,S5BT-08,S5BT-10-08,S5BT-12,S5BT-16,S5BT-20,S5BT-24,S5BT-16-12,锥面密封接头
2015-12-08 20:18376
信息概况
  • 价格：未填
  • 型号：T-06,S5BT-08,S5BT-10-08,S5BT-12,S5BT-16,S5BT-20,S5BT-24,S5BT-16-12
  • 发货：3天内
发送询价
 S5BT-04,S5BT-06,S5BT-08,S5BT-10-08,S5BT-12,S5BT-16,S5BT-20,S5BT-24,S5BT-16-12,锥面密封接头

产品技术参数：

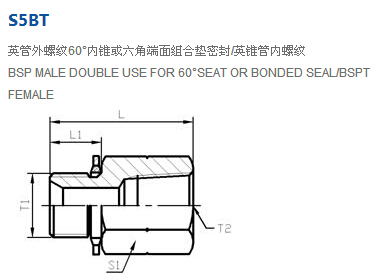

代号         RAPT  NO. 螺纹 THREAD 尺寸 DIMENSIONS
T1 T2 L1 L S1
S5BT-04-02 G1/4＂X19 Rc1/8＂X28 12 28 19
S5BT-04 G1/4＂X19 Rc1/4＂X19 12 33.5 19
S5BT-04-06 G1/4＂X19 Rc3/8＂X19 12 34 22
S5BT-04-08 G1/4＂X19 Rc1/2＂X14 12 41 27
S5BT-06-04 G3/8＂X19 Rc1/4＂X19 13.5 35 22
S5BT-06 G3/8＂X19 Rc3/8＂X19 13.5 34 22
S5BT-08-06 G1/2＂X14 Rc3/8＂X19 16 39.5 27
S5BT-08 G1/2＂X14 Rc1/2＂X14 16 45 27
S5BT-10-08 G5/8＂X14 Rc1/2＂X14 17.5 43.5 30
S5BT-12-08 G3/4＂X14 Rc1/2＂X14 18.5 47.5 32
S5BT-12 G3/4＂X14 Rc3/4＂X14 18.5 49 36
S5BT-16-12 G1＂X11 Rc3/4＂X14 20.5 47.5 41
S5BT-16 G1＂X11 Rc1＂X11 20.5 57 41
S5BT-20 G1.1/4＂X11 Rc1.1/4＂X11 20.5 58.5 50
S5BT-24 G1.1/2＂X11 Rc1.1/2＂X11 23 61 55
S5BT-04-02,S5BT-04-06,S5BT-04-08,S5BT-06-04,S5BT-08-06,S5BT-12-08,
