S5BN-04,S5BN-06,S5BN-08,S5BN-12,S5BN-16,S5BN-20,S5BN-24,S5BN-32,锥面密封接头
2015-12-08 12:30560
信息概况
  • 价格：未填
  • 型号：06,S5BN-08,S5BN-12,S5BN-16,S5BN-20,S5BN-24,S5BN-32
  • 发货：3天内
发送询价
 S5BN-04,S5BN-06,S5BN-08,S5BN-12,S5BN-16,S5BN-20,S5BN-24,S5BN-32,锥面密封接头

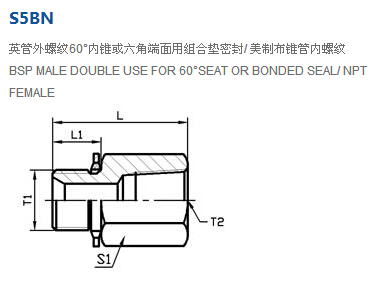

产品技术参数：

代号         RAPT  NO.     螺纹 THREAD 尺寸 DIMENSIONS
T1 T2 L1 L S1
S5BN-04 G1/4＂X19 NPT1/4＂X18 12 31 19
S5BN-06 G3/8＂X19 NPT3/8＂X18 13.5 33 22
S5BN-08 G1/2＂X14 NPT1/2＂X14 16 42 30
S5BN-12 G3/4＂X14 NPT3/4＂X14 18.5 44.5 36
S5BN-16 G1＂X11 NPT1＂X11.5 20.5 52 41
S5BN-20 G1.1/4＂X11 NPT1.1/4＂X11.5 20.5 55 50
S5BN-24 G1.1/2＂X11 NPT1.1/2＂X11.5 23 60 60
S5BN-32 G2＂X11 NPT2＂X11.5 25.5 62 70
