气动接头
首页 > 了解产品 > 气动辅助元件 > 接头类 > 气动接头
S1BJ9-04,S1BJ9-06,S1BJ9-08,S1BJ9-10,S1BJ9-12,S1BJ9-16,S1BJ9-04-05,S1BJ9-06-08,锥面密封接头
2015-12-07 11:57455
信息概况
  • 价格：未填
  • 型号： S1BJ9-04,S1BJ9-06,S1BJ9-08,S1BJ9-10,S1BJ9-12,S1BJ9-16,S1BJ9-04-05,S1BJ9-06-08
  • 发货：3天内
发送询价
 S1BJ9-04,S1BJ9-06,S1BJ9-08,S1BJ9-10,S1BJ9-12,S1BJ9-16,S1BJ9-04-05,S1BJ9-06-08,锥面密封接头

产品技术参数：

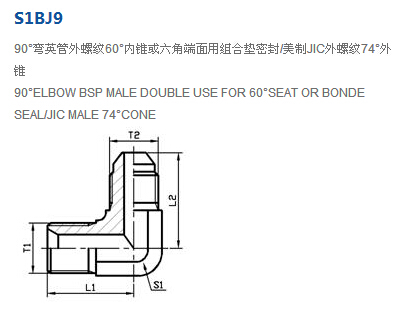

代号          RAPT  NO.     螺纹   THREAD           尺寸   DIMENSIONS
     T1    T2   L1   L2 S1
  S1BJ9-04 G1/4＂X19 7/16＂X20 24.5 26.5 14
   S1BJ9-04-05 G1/4＂X19 1/2＂X20 23.5 28 14
  S1BJ9-04-06 G1/4＂X19 9/16＂X18 24.5 26.9 14
  S1BJ9-06 G3/8＂X19 9/16＂X18 27.5 28.5 16
   S1BJ9-06-08 G3/8＂X19 3/4＂X16 28.5 32 19
S1BJ9-08 G1/2＂X14 3/4＂X16 32.5 35 22
S1BJ9-08-10 G1/2＂X14 7/8＂X14 34.5 37.8 22
S1BJ9-10 G5/8＂X14 7/8＂X14 32.7 38.1 22
S1BJ9-12 G3/4＂X14 1.1/16＂X12 37 44.2 27
S1BJ9-16 G1＂X11 1.5/16＂X12 46 49 33
S1BJ9-16-20 G1＂X11 1.5/8＂X12 50.5 55.5 41
S1BJ9-04-06,S1BJ9-08-10,S1BJ9-16-20,
