气动接头
首页 > 了解产品 > 气动辅助元件 > 接头类 > 气动接头
S1BN9-04,S1BN9-06,S1BN9-08,S1BN9-12,S1BN9-16,S1BN9-04-02,S1BN9-06-04,锥面密封接头
2015-12-07 11:42447
信息概况
  • 价格：未填
  • 型号： S1BN9-04,S1BN9-06,S1BN9-08,S1BN9-12,S1BN9-16,S1BN9-04-02,S1BN9-06-04
  • 发货：3天内
发送询价

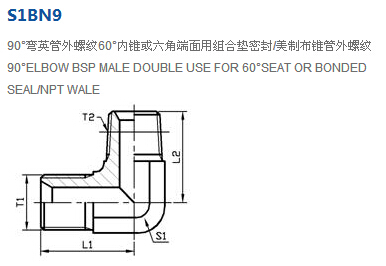

 S1BN9-04,S1BN9-06,S1BN9-08,S1BN9-12,S1BN9-16,S1BN9-04-02,S1BN9-06-04,锥面密封接头

产品技术参数：

代号         RAPT  NO.     螺纹  THREAD 尺 寸    DIMENSIONS
 T1     T2  L1   L2 S1
S1BN9-04 G1/4＂X19 NPT1/4＂X18 24.5 25.5 14
S1BN9-04-02 G1/4＂X19 NPT1/8＂X27 24.5 23.5 14
S1BN9-06 G3/8＂X19 NPT3/8＂X18 28.5 31 19
S1BN9-06-04 G3/8＂X19 NPT1/4＂X18 27.5 26.5 16
S1BN9-06-08 G3/8＂X19 NPT1/2＂X14 31 36.5 22
S1BN9-06-12 G3/8＂X19 NPT3/4＂X14 34.5 44 27
S1BN9-08 G1/2＂X14 NPT1/2＂X14 34.5 37.5 22
S1BN9-08-06 G1/2＂X14 NPT3/8＂X18 34.5 33 22
S1BN9-12 G3/4＂X14 NPT3/4＂X14 38 43.5 27
S1BN9-12-08 G3/4＂X14 NPT1/2＂X14 39 40 27
S1BN9-12-16 G3/4＂X14 NPT1＂X11.5 43 50 33
S1BN9-16 G1＂X11 NPT1＂X11.5 46 50 33
S1BN9-16-12 G1＂X11 NPT3/4＂X14 46 46.5 33

S1BN9-06-08,S1BN9-06-12,S1BN9-08-06,S1BN9-12-08,S1BN9-12-16,S1BN9-16-12,
