气动接头
首页 > 了解产品 > 气动辅助元件 > 接头类 > 气动接头
SCB-02,SCB-04,SCB-06,SCB-08,SCB-10,SCB-12,SCB-16,SCB-20,锥面密封接头
2015-12-05 12:42543
信息概况
  • 价格：未填
  • 型号：SCB-02,SCB-04,SCB-06,SCB-08,SCB-10,SCB-12,SCB-16,SCB-20
  • 发货：3天内
发送询价

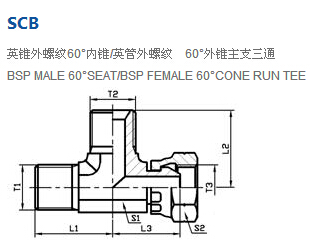

SCB-02,SCB-04,SCB-06,SCB-08,SCB-10,SCB-12,SCB-16,SCB-20,锥面密封接头

产品技术参数：

代号         RAPT  NO. 螺纹 THREAD 尺寸 DIMENSIONS
T1 T2 T3 L1 L2 L3 S1 S2
SCB-02 G1/8＂X28 G1/8＂X28 G1/8＂X28 19.8 19.8 17.9 11 14
SCB-04 G1/4＂X19 G1/4＂X19 G1/4＂X19 24.5 24.5 25.7 14 19
SCB-06 G3/8＂X19 G3/8＂X19 G3/8＂X19 27.5 27.5 29.6 16 22
SCB-08 G1/2＂X14 G1/2＂X14 G1/2＂X14 34.5 34.5 33.8 22 27
SCB-10 G5/8＂X14 G5/8＂X14 G5/8＂X14 35 35 32.1 22 30
SCB-12 G3/4＂X14 G3/4＂X14 G3/4＂X14 40 40 36.3 27 32
SCB-16 G1＂X11 G1＂X11 G1＂X11 46 46 42.7 33 41
SCB-20 G1.1/4＂X11 G1.1/4＂X11 G1.1/4＂X11 50.5 50.5 49.5 41 50
