风冷却器
首页 > 了解产品 > 液压辅助元件 > 冷却与换热装置 > 风冷却器
ZJYT-060,ZJYT-080,ZJYT-100,ZJYT-120,ZJYT-140,ZJYT-160,冷凝器
2015-12-27 15:45717
信息概况
  • 价格：未填
  • 型号： ZJYT-060,ZJYT-080,ZJYT-100,ZJYT-120,ZJYT-140,ZJYT-160,冷凝器
  • 发货：3天内
发送询价
 ZJYT-060,ZJYT-080,ZJYT-100,ZJYT-120,ZJYT-140,ZJYT-160,冷凝器

ZJYT-200,ZJYT-220,ZJYT-240,ZJYT-260,ZJYT-280,ZJYT-300,ZJYT-320,

特点：
◆结构合理，互换性好，可以配用不同种类的压缩机；
◆有开窗式翅片和蜂窝式翅片两种，可以满足不同客户的需求；
◆在3.0MPa气压下进行气密性试验，保证了产品出厂时具有高气密性的质量特性；
◆片距在2.0mm～3.0mm之间可调，以满足客户不同环境条件的需求；
◆可根据客户要求配置不同形式冷凝风机；
详细描述：

ZJYT V型冷凝器器技术参数、外形尺寸及安装尺寸

型号 Model 换热量Heat-transfer
capacity
（KW）		 面积Surface（m2） 排环数
Copper
pipe arrangement		 风扇电机 Fan 进气管Air
inletØ（mm）		 出液管Liquid outletØ（mm） 重量
weight
（Kg）
数量Qty 功率Power (W) 风量
Wind volume (m3/h)		 风叶FanØ（mm） 电压
Voltage (V)
ZJYT-060 17.7 60 3×10 2 180×2 4000×2 382 380 25 19 88
ZJYT-080 23.6 80 3×12 2 250×2 5000×2 450 380 25 19 112
ZJYT-100 29.5 100 4×11 2 250×2 5000×2 450 380 25 19 122
ZJYT-120 35.4 120 4×11 2 370×2 8000×2 550 380 32 25 143
ZJYT-140 41.3 140 4×13 2 370×2 8000×2 550 380 32 25 162
ZJYT-160 44.3 160 4×13 2 550×2 9000×2 600 380 32 25 180
ZJYT-180 47.0 180 4×14 2 750×2 12000×2 650 380 32 25 203
ZJYT-200 52.5 200 4×16 2 750×2 12000×2 650 380 32 25 224
ZJYT-220 58.5 220 4×14 3 370×3 8000×3 550 380 32 25 234
ZJYT-240 64.5 240 4×14 3 550×3 9000×3 600 380 32 28 255
ZJYT-260 70.5 260 4×15 3 550×3 9000×3 600 380 32 28 272
ZJYT-280 76.0 280 4×16 3 550×3 9000×3 600 380 35 28 300
ZJYT-300 82.5 300 4×16 3 750×3 12000×3 650 380 35 28 322
ZJYT-320 88.5 320 4×17 3 750×3 12000×3 650 380 42 32 340

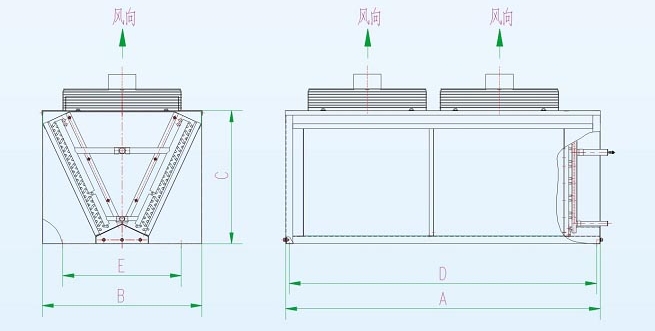

外形尺寸及安装尺寸

型号 Model A B C D E
ZJYT-060 1225 660 595 1181 450
ZJYT-080 1330 725 690 1286 500
ZJYT-100 1350 795 640 1306 600
ZJYT-120 1565 795 640 1521 600
ZJYT-140 1550 880 730 1506 650
ZJYT-160 1730 880 730 1686 650
ZJYT-180 1800 920 775 1756 700
ZJYT-200 1770 1006 865 1726 700
ZJYT-220 2140 920 775 2096 700
ZJYT-240 2300 920 775 2256 700
ZJYT-260 2330 961 820 2286 700
ZJYT-280 2360 1006 865 2316 700
ZJYT-300 2500 1006 865 2456 700
