 HY071-1,HY071-16,HY071-1-DN6,HY071-16-DN6,HY071-1-DN8,HY071-16-DN8,活塞式电磁阀

HY071活塞式电磁阀

 活塞先导式，空军、海军配套产品，活塞结构、经久耐磨，动作响应迅速，高频率德国工艺，出口系列，品质可靠。

应用于医疗器械、干燥设备、清洗设备、真空设备、电镀涂装、蒸馏机、滤油机、加湿器、食品机械、石油化工等行业。

一、技术参数

操作方法
常闭
通电打开、断电关闭
常开
通电关闭、断电打开（型号后加“K”表示）
参数↓型号→
HY071
介质温度
1型：≤60℃·2型：≤220℃
使用介质
1型
水、柴油、汽油、煤油、空气、真空、煤气天然气等液体或气体
2型
蒸汽、热水、热油、热空气等高温液体或气体
通径（mm）
15
20
25
32
40
50
连接尺寸（G）
1/2
3/4
1
1-1/4
1-1/2
2
压力（Mpa）
0.1~1.6
功率
 AC：40W、DC：45W
电压偏差
 允许波动±10%
 材   料
阀体
不锈钢、黄铜
密封
聚四氟乙烯PTFE
环境温度
-20~60℃
连接方式
内螺纹
电气连接
接线盒电缆插座，防护等级IP65
使用电压
AC220V  50Hz/60Hz、DC:24V    其余根据要求
特殊选配
BHY071防爆电磁
HY071-X信号反馈
HY071-S手动功能
防爆等级：ExmI/IIT4(浇封型)、dIIBT4、
反馈电磁阀启闭状态及介质流动情况的开关信号
手动开启、关闭节省旁通
安装提示
优先采用线圈竖直向上，亦可根据需要安装
备注
阀门完全打开或关闭，至少需要0.1Mpa压差

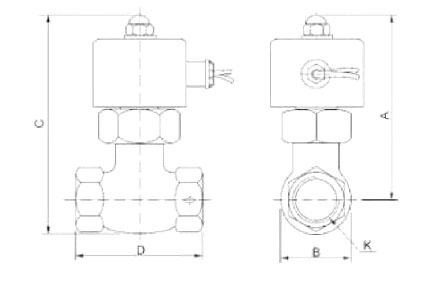

二、安装尺寸
通径
DN
内螺纹接
外形尺寸
G
D
C
B
6~8
1/4
84
146
42
10
3/8
84
146
42
15
1/2
84
146
42
20
3/4
84
146
42
25
1
94
162
52
32
1-1/4
111
183
74
40
1-1/2
111
183
74
50
2
162
223
86

说      明：介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。

HY071-1-DN10,HY071-1-DN15,HY071-1-DN20,HY071-1-DN25,HY071-1-DN32,HY071-1-DN40,HY071-1-DN50,
HY071-16-DN10,HY071-16-DN15,HY071-16-DN20,HY071-16-DN25,HY071-16-DN32,HY071-16-DN40,HY071-16-DN50,
