ZMABQ气动三通合流调节阀、ZMABX气动三通分流调节阀,由气动薄膜多弹簧执行机构和三通阀组成。
用新型ZHAB多弹簧执行机构代替老式ZMA/B执行机构,具有高度低、重量轻、安装维修简便等优点。
三通阀阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。应用于比例调节或旁路调节,尤其适用于石油工业热交换器的流 体温度控制系统的调节,
一台三通阀可代替两台单座阀或双座阀 使用,占据空间体积小,节省安装管道及费用。
技术参数和性能
阀体
型式
|
直通铸造球型阀
|
公称通径
|
合流阀:25~300mm、分流阀:80~300mm
|
公称压力
|
PN1.6、4.0、6.4MPa
|
法兰标准
|
JB/T79.1-94、79.2-94等
|
材料
|
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等
|
上阀盖
|
标准型-17~+230℃、散热型+230~+450℃、波纹管密封型-40~+350℃
|
压盖型式
|
螺栓压紧式
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
|
结构形式
|

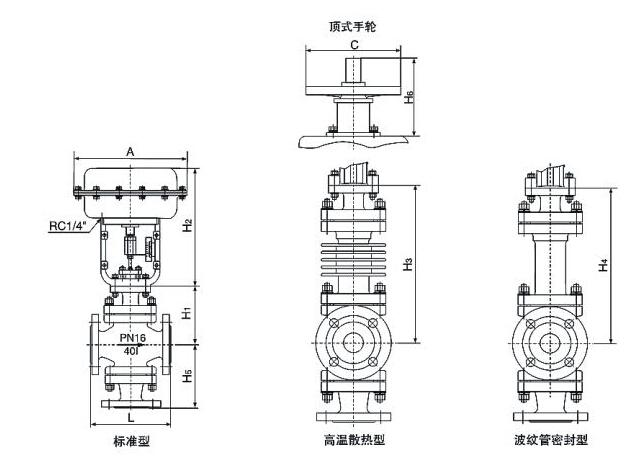

(详见图1~图6)
|
阀芯型式
|
薄壁圆筒型阀芯
|
流量特性
|
抛物线特性和线性特性
|
材料
|
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、
钛和耐腐蚀合金等。 |
型式
|
ZHA/B多弹簧簿膜执行机构
|
||||
型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHAB-34
|
ZHA/B-45
|
ZHA/B-56
|
有效面积cm2
|
350
|
350
|
560
|
900
|
1400
|
行程mm
|
10、16
|
25
|
40
|
40、60
|
100
|
弹簧范围Kpa
|
20~100(标准)、20-60、60-100、40-200、80-240
|
||||
膜片材料
|
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
|
||||
供气压力
|
140~400KPa
|
||||
气源接口
|
RC1/4"
|
||||
环境温度
|
-30~+70℃ A1
|
项目
|
不带定位器
|
带定位器
|
||
基本误差%
|
±6.0
|
±1.5
|
||
回差%
|
≤5
|
≤1.5
|
||
死 区%
|
≤4
|
≤0.6
|
||
始终点偏差%
|
始点
|
±2.5
|
±1.5
|
|
终点
|
±6.0
|
|||
始点
|
±6.0
|
|||
终点
|
±2.5
|
|||
额定行程偏差%
|
≤2.5
|
|||
泄 露 量l/h
|
0.1%×阀额定容量
|
|||
可调范围R
|
30:1
|
公称通径DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系数KV
|
合流阀
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1360
|
分流阀
|
_
|
_
|
_
|
_
|
_
|
85
|
135
|
210
|
340
|
535
|
800
|
1360
|
|
额定行程L(mm)
|
16
|
25
|
40
|
60
|
100
|
||||||||
配用执行机构型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
||||||||
20~100Kpa
|
0.78
|
0.54
|
0.49
|
0.29
|
0.29
|
0.2
|
0.12
|
0.12
|
0.078
|
0.049
|
0.05
|
0.035
|
|
40~200Kpa
|
1.6
|
1.1
|
1
|
0.6
|
0.6
|
0.4
|
0.24
|
0.24
|
0.16
|
0.1
|
0.1
|
0.07
|
|
注:对于波纹管密封调节阀,最大允许压差为1.0MPa,表中数值若小于1.0 MPa则不变,若大于1.0MPa则取1.0 MPa。
|
外形尺寸
公称通径
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
||
L
|
PN16/40
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
640
|
720
|
|
PN64
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
670
|
750
|
||
A
|
285
|
285
|
285
|
285
|
360
|
360
|
360
|
470
|
470
|
470
|
580
|
580
|
||
H1
|
PN16/40
|
155
|
175
|
180
|
200
|
235
|
250
|
260
|
330
|
350
|
420
|
|||
PN64
|
165
|
175
|
185
|
205
|
245
|
255
|
270
|
335
|
365
|
430
|
||||
H2
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
510
|
||||
H3
|
PN16/40
|
235
|
247
|
256
|
268
|
364
|
384
|
394
|
465
|
470
|
540
|
|||
PN64
|
245
|
265
|
268
|
278
|
381
|
390
|
400
|
470
|
485
|
540
|
||||
H4
|
PN16/40
|
364
|
425
|
430
|
445
|
660
|
680
|
690
|
748
|
740
|
780
|
|||
PN64
|
364
|
425
|
435
|
450
|
665
|
690
|
700
|
750
|
750
|
795
|
||||
H5
|
合流
|
PN16/40
|
140
|
150
|
160
|
180
|
200
|
210
|
220
|
260
|
280
|
320
|
474
|
580
|
PN64
|
150
|
170
|
180
|
200
|
220
|
240
|
260
|
300
|
320
|
380
|
474
|
580
|
||
分流
|
PN16/40
|
-
|
-
|
-
|
-
|
-
|
225
|
245
|
285
|
305
|
350
|
540
|
612
|
|
PN64
|
-
|
-
|
-
|
-
|
-
|
265
|
285
|
325
|
345
|
410
|
540
|
612
|
||
C
|
220
|
220
|
220
|
220
|
270
|
270
|
270
|
320
|
320
|
320
|
||||
H6
|
180
|
180
|
180
|
180
|
236
|
236
|
236
|
310
|
310
|
310
|
||||
重量(kg)
|
PN16/40
|
28
|
30
|
39
|
46
|
75
|
81
|
98
|
148
|
188
|
285
|
|||
PN64
|
32
|
37
|
49
|
61
|
92
|
98
|
119
|
191
|
222
|
330
|
||||
注:1、表中重量为不带附件标准型数据,也可安装侧装式手轮。
|
||||||||||||||
2、阀体法兰及法兰端面距可按用户指定标准制造,如:ANSI,JIS,DIN等标准。
|
