ZDLJP-C16,ZDLJP-C40,ZDLJP-C64,ZDLJP-P16,ZDLJP-P40,ZDLJP-P64,ZDLJP-C16-DN200,精小型电动调节阀
ZDLJP型电子式精小型单座调节阀由PSL系列和3810L系列电子式执行机构和精小型单座调节阀组成。电源为220V.AC 50Hz，含有伺服放大器、位置信号发生器、位置限位开关以及阀位显示。可直接接受工业控制仪表或计算机等输出的（4-20mADC或1-5VDC）进行阀门的开度控制，达到调节介质压力流量、温度等目的。同时可以输出（4-20mADC或1-5VDC）阀位反馈信号。阀体为低阻流直通单座上导向结构。具有精度高、流量大、泄漏量小的特点，广泛用于化工、石油、轻工、电站、冶金等要求流量大、泄漏量小的工业自控系统中。
技术参数和性能
阀体
|
型式
|
直通单座铸造球型阀
|
|
公称通径
|
20、25、32、40、50、65、80、100、125、150、200mm
|
|
公称压力
|
PN1.6、4.0、6.4MPa
|
|
法兰标准
|
JB/T79.1-94、79.2-94等
|
|
材料
|
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
|
|
上阀盖
|
标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
|
|
压盖型式
|
螺栓压紧式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
阀内组件
|
阀芯型式
|
单座柱塞型阀芯
|
|
流量特性
|
等百分比特性和线性特性
|
|
材 料
|
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、
钛和耐腐蚀合金等。
|
执行机构
|
型号
|
381LSA-08
|
381LSA-20
|
381 LSA -30
|
381 LSA -50
|
381 LSA -65
|
381 LSA -99
|
381 LSA -160
|
|
隔爆型号
|
381-08
|
381-20
|
381-30
|
381-50
|
381-65
|
381-99
|
381-160
|
|
输出力推(N)
|
800
|
2000
|
3000
|
5000
|
6500
|
10000
|
16000
|
|
最大行程L(mm)
|
30
|
60
|
100
|
|
工作速度(mm/S)
|
4.2
|
2.1
|
3.5
|
1.7
|
2.8
|
2.0
|
1.0
|
|
主要技术参数
|
电源电压：220V/50Hz 输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC
|
|
防护等级：相当IP55 隔爆标志：ExdⅡBT4 手操功能：手柄
|
|
环境温度：-25～+70℃ 环境湿度：≤95%
|
阀作用型式
电关式(B)；电开式(K)
性 能
|
项目
|
技术指标
|
|
基本误差%
|
±2.5
|
|
回差%
|
≤2.0
|
|
死 区%
|
≤1.0
|
|
始终点偏差%
|
电开
|
|
始点
|
±2.5
|
| |
终点
|
±2.5
|
|
电关
|
|
始点
|
±2.5
|
| |
终点
|
±2.5
|
|
额定行程偏差%
|
≤2.5
|
|
泄 露 量l/h
|
0.1%×阀额定容量
|
|
可调范围R
|
30:1
|
额定流量系数Kv、额定行程、配用 执行机构型号、允许压差
|
公称通径DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
阀座直径dN(mm)
|
26
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数Kv
|
8
|
13
|
22
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
|
额定行程L(mm)
|
16
|
25
|
40
|
60
|
|
配用执行机构型号
|
381LSA /381-20
|
381LSA /381-30
|
381LSA /381-50
|
381LSA /381-65
|
|
允许压差(Mpa)
|
3.0
|
2.0
|
1.8
|
1.05
|
1.16
|
0.67
|
0.47
|
0.39
|
0.26
|
0.16
|

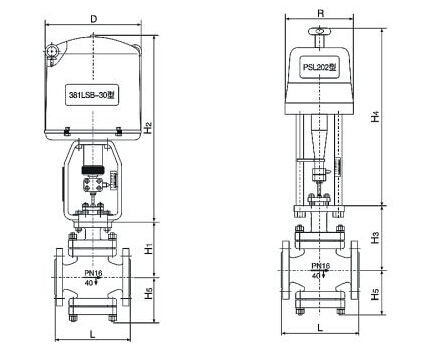

外形尺寸
|
公称通径DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
PN16/40
|
181
|
184
|
220
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
600
|
|
PN64
|
206
|
210
|
251
|
251
|
286
|
311
|
337
|
394
|
457
|
508
|
650
|
|
D
|
225
|
225
|
225
|
225
|
225
|
255
|
255
|
255
|
310
|
310
|
310
|
|
R
|
177
|
177
|
177
|
177
|
177
|
177
|
177
|
177
|
226
|
226
|
226
|
|
H1
|
PN16/40
|
128
|
128
|
152
|
152
|
160
|
205
|
205
|
208
|
273
|
330
|
364
|
|
PN64
|
140
|
140
|
160
|
160
|
180
|
210
|
210
|
220
|
290
|
340
|
370
|
|
H3
|
PN16/40
|
144
|
144
|
172
|
172
|
180
|
232
|
232
|
235
|
300
|
357
|
391
|
|
PN64
|
156
|
156
|
180
|
180
|
200
|
237
|
237
|
247
|
317
|
367
|
397
|
|
H2
|
373
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
|
H4
|
459
|
459
|
459
|
459
|
459
|
520
|
520
|
520
|
570
|
570
|
570
|
|
H5
|
PN16/40
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
108
|
123
|
140
|
168
|
|
PN64
|
63
|
68
|
75
|
83
|
88
|
100
|
105
|
125
|
148
|
170
|
203
|
