概述
QS型潜水泵由水泵、电机两大部分组成，水泵位于电泵上部，为离心式结构。电动机位于电泵下部，为充水式三相异步电动机。充水式电动机定子绕组和铁心直接浸在水中，冷却效果好，不产生污染，从而突破了其他电泵工作时“O"形密封圈，机械密封件等渗水到电机腔内的弊端，大大提高了电泵的使用效率。

特点
1、QS型潜水泵是由电机、水泵组装成一体、结构简单、且安装拆卸方便、安装占地面积少、使用维护简单、运转安全可靠。
2、QS充水式潜水泵冷却效果好、不产生污染、提高了水泵的使用效率。
3、QS型潜水泵由于结构特殊，使用时对水源不产生污染。

工作参数：
流量范围：10-250 m3/h，扬程范围：5 -121m，口径范围：φ30~φ150mm，温度范围：≤30℃

用途
QS65-18-5.5潜水泵广泛使用于农田排灌、喷灌、井下提水、生活取水、工业及民用建筑的给排水系统，以及丘陵山区的引水，低洼地区的排水等场合。

范围使用
QS型潜水泵在下列使用条件下应能连续正常工作：
1、QS型潜水泵使用前，先把放水螺栓松开，从注水口加入清水（自来水或一般干净的湖水、河水）冲洗电机内腔锈水以延长水泵寿命，待清水从放水孔流出后，再把放水螺栓拧紧并轻轻摇动，把绕组中空气排出，以保证电机内腔加满清水然后把注水螺栓拧紧，检查绝缘电阻不低于5兆欧。
2、QS型潜水泵不用时应把电机内部的水放掉，放在干燥通风的地方，下次使用仍按上述方法。（FP堵塞螺钉）。
3、工作介质为无腐蚀的清水，含砂量体积比不大于0.10％，PH值为6-8.5水温不超过+40％℃
4、该电泵采用滑动轴承结构，使用必须垂直不得倾斜。
5、水充式潜水电泵潜水深度不超过5m。

型号意义
例如：QS20-40/2-4
QS-水充式潜水泵
20-流量(m3/h)
40-扬程(m)
2-级数
4-功率(kw)

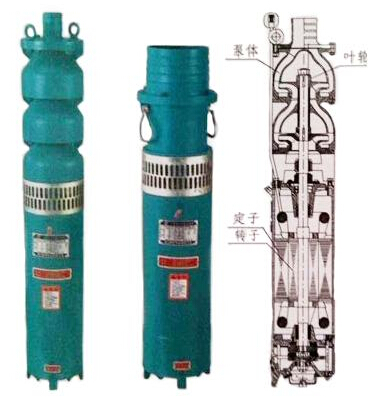

结构图

性能参数
