 QGBQS32-20,QGBQS40-20,QGBQS50-20,QGBQS63-20,QGBQS80-20,QGBQS100-20,轻型气缸

一、特点：

１、ＱＧＢＱ系列气缸，有标准型、带开关型、带阀型、带阀带开关型，均为单杆双作用，两侧缓冲无给油的气缸，还有三种形式的变型气缸。
２、气缸的外形安装尺寸符合ＩＳＯ／６４３０国际标准。
３、ＱＧＢＱ－Ｋ为带开关型气缸，缸筒外面装有磁性开关，可以任意调节气缸中间行程，使用十分方便。
４、ＱＧＢＱ－Ｆ为带阀型气缸，由于缸阀一体化，节省接管时间和连接管道，所以安装快速，维护操作方便，体积小，占用系统空间小。
带阀气缸有单电控带阀气缸和双电控带阀气缸。
单电控带阀气缸有通电时推式和通电时拉式。两种动作方式可随时变换，因阀有互换性，拆开重新变换组装，可改变动作方式。单电控带阀气缸，电磁换向阀无记忆作用，当切断电信号后，气阀复位，气缸随之换向。
双电控带阀气缸为自己保持式，电磁换向阀有记忆作用，当切断电信号后，阀位不变，气缸活塞位置保持不变，系统不受突然断电的干扰。
带阀气缸采用了小型低功率的电磁先导阀，线圈全塑包覆，安全可靠，密封良好。
５、ＱＧＢＱ－ＦＫ为带阀带开关型气缸，它是带阀型和带开关型气缸的组合。已构成气动自动控制系统。实现了机电一体化和复合集成化。

６、双伸杆式、返回调整式、伸出调整式属ＱＧＢＱ的派生缸，大部分零件通用。双伸杆式可以从两端输出力；返回(或伸出)调整式是在某一端装上限位档圈，实现调整气缸行程的目的。

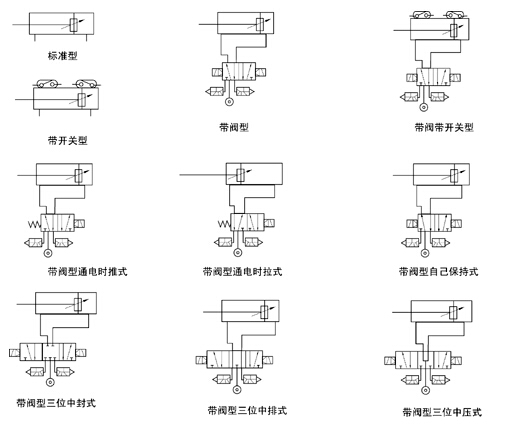

二、图形符号：

三、基本技术参数

气缸型号 QGBQ（标准型） QGBQ-F（带阀型）
QGBQ-K（带开关型） QGBQ-FK（带阀带开关型）
气缸内径D(Ømm) 32 40 50 63 80 100 32 40 50 63 80 100
最大行程S(mm) 500 800 1000 500 800 1000
使用压力范围 0.05～0.8MPa 0.15～0.8MPa
耐压性 1.2MPa
使用速度范围 50～70mm/sec 50～500mm/sec
使用温度范围 5～60°C 5～50°C
使用介质 空气、干燥空气
给油 不需要（也可给油）
螺纹等级 GB197-81 6g.6H
缓冲 两侧可调缓冲
行程长度允差（mm) S≤500mm Ø32；Ø40；Ø50：0+2.0   Ø63；Ø80；Ø100：0+2.5
S≥501mm Ø32；Ø40；Ø50：0+2.5   Ø63；Ø80；Ø100：0+3.0
缓冲行程(mm) 20 25 20 25
理论传递力(N)压力为0.5MPa 推力 392 608 960 1519 2460 3842 392 608 960 1519 2460 3842
拉力 333 510 774 1333 2215 3606 333 510 774 1333 2215 3606
备注：QGBQ-K系列气缸在中间位置装开关时，气缸最大速度应在300mm/sec以内，使继电器等负载的灵敏度最大，工作处于良好状态。
『开关的主要技术参数』
型号 CK－J1A.CK-J1B
使用电压范围 AC.DC：24～220V
使用电流范围 10～300mA
最在触点容量 16W
漏电流 0
耐压 1500V
指示灯 发光二级管（ON时亮）
动作时间 1msec以下
回复时间 1msec以下
耐冲击 30G
绝缘电阻 ≥1.5MΩ
适用气缸品种 CK－J1：QGBQ32－50 CK－J1B：QGBQ63－100
使用温度范围 -10～+70°C（在不冻结条件下）
环境相对湿度 ≤90%
适用负载 超小型继电器、定序器、一般继电器、电磁线圈、指示灯

『阀的主要技术参数』
记号 A B C D E P
品种 单电控 双电控
二位 三位
通电时活塞杆伸出式 通电时活塞杆返回式 自己保持式 中封式 中泄式 中压式
额定电压 AC(V) 100 200 24 110 220 特殊电压
DC(V) 12 48 24 100 100
容许电压波动 ±10%
使用介质 空气、干燥空气
给油 不需要（也可给油）
使用压力范围 0.15～0.9MPa
耐压性 1.4MPa
使用温度范围 0～+50°C(在不冻结条件下)

『气缸最小行程』
气缸 安装形式 MT4型除外的安装式 MT4型安装式（1）
开关 带软线 带软线
带开关气缸（QGBQ-K） 20mm 125mm
带阀气缸（QGBQ-F） 60mm 75mm
四、型号说明
气缸系列 型号标记
QGBQ（标准型） QGBQ②-③①-④
QGBQ-K(带开关型) QGBQ②-③①-K⑤⑥④
QGBQ-F(带阀型) QGBQ②-③①-F⑦⑧④
QGBQ-FK(带阀.带开关型) QGBQ②-③①-F⑦⑧K⑤⑥④
QGBQS(双活塞杆) QGBQS②-③①-④
QGBQ-FT(返回调整型) QGBQ-②-③①-④-⑨
QGBQ-ST(伸出调整型) QGBQ-②-③①-④-⑨
内容 记号 说明
1 安装形式 代号   MS2 S2 MF1 MF2 P3 MP1 MP3 MT4
说明 基本型 侧面脚架 轴向脚架 前法兰式 后法兰式 单悬耳式 双悬耳式 单悬耳式 中间铰轴
2 气缸内径   Ø32；Ø40；Ø50；Ø63；Ø80；Ø100
3 气缸行程   行程（mm）
4 气口位置与缓冲位置 AB 外型及安装尺寸见图 气口A位置；缓冲阀B位置
BC 气口B位置；缓冲阀C位置
CD 气口C位置；缓冲阀D位置
DA 气口D位置；缓冲阀A位置
AD 气口A位置；缓冲阀D位置
BA 气口B位置；缓冲阀A位置
CB 气口C位置；缓冲阀B位置
DC 气口D位置；缓冲阀C位置
5 开关型号 型号 SR-101 SR-201 SR-301 SR-401
代号 E F G H
6 开关数量   一个或几个开关
7 阀的操作方式 A 通电时推式（单电控）
B 通电时拉式（单电控）
C 自己保持式（双电控）
D 三位中封式（双电控）
E 三位中泄式（双电控）
8 阀的使用电压 5 AC220V/50HZ
8 DC24V
9 调整型 代号 FT ST
说明 返回调整 伸出调整

示例：带阀、带开关气缸内径Ø50mm，行程80mm，双悬耳式，两个转换式的直流开关，换向阀有记忆功能，控制电压DC12V，接线形式为DIN式。

标记：QGBQ-50-80MF1-FC6D－KE2

注：订购开关气缸时，请注明开关型号、数量，否则只带磁环。

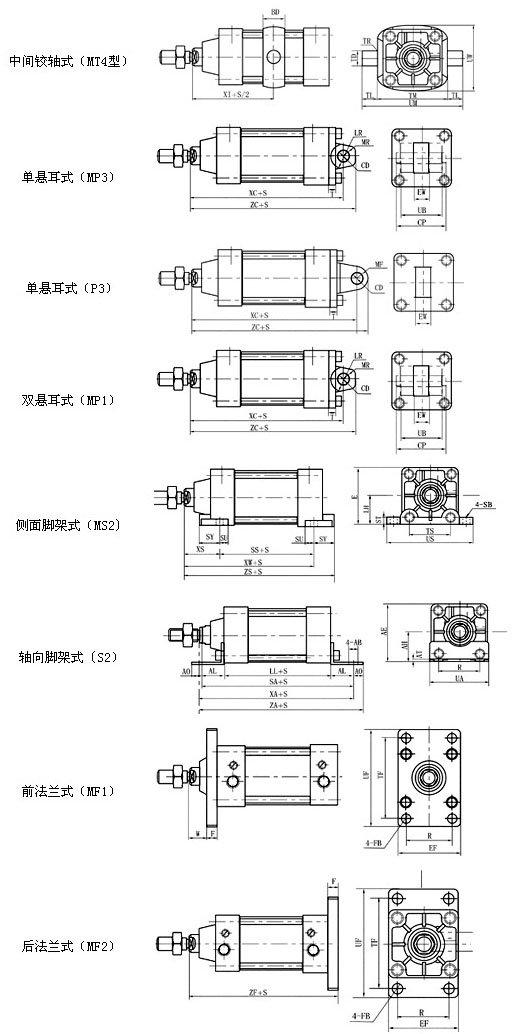

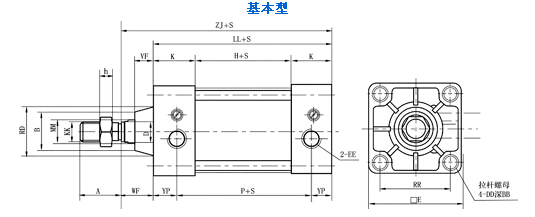

五、外形及安装尺寸1：

气缸内径

(Ø)

 A B BB D DD □E EA EE H K KK LL

缸筒

外径

MM

(Ø)

 P

RD

(Ø)

 RR VF WF YP ZJ h
32 22 24f9 8 10 M6 44 44 M10*1 29 32 M10*1.25 93 36 12 58 28 33 15 25 17.5 118 6
40 24 30f9 8 13 M6 52 52 M12*1.25 29 32 M12*1.25 93 44 16 58 32 38 15 25 17.5 118 7
50 32 34f9 8 19 M6 62 62 M12*1.25 29 32 M16*1.5 93 55 22 58 38 47 15 25 17.5 118 10
63 32 34f9 9 19 M8 75 75 M16*1.5 32 32 M16*1.5 96 68 22 61 38 56 15 25 17.5 121 10
80 40 39f9 11 22 M10 94 94 M16*1.5 32 38 M20*1.5 108 87 25 65 47 70 21 35 21.5 143 12
100 40 39f9 11 22 M10 112 112 M20*1.5 32 38 M20*1.5 108 107 25 65 47 84 21 35 21.5 143 12

*其它安装形式外型图中的尺寸“B”参见上表。“B”尺寸正常供货为非加工面，如需定位请单独注明。

缸径(Ф) F FB(Ф) R TF UF ZF E LH SS ST SU SY TS US XS XW ZS AB(Ф) AE AH AL
32 10 7 33 58 72 128 44 22 73 8 13 22 63 80 35 108 130 9 50 28 20.5
40 10 7 36 70 84 128 51 26 73 8 14 22 70 91 35 108 130 12 55.5 30 23.5
50 10 9 47 86 104 128 62 31 73 9 14 24 83 104 35 108 132 12 67.5 36.5 28
63 12 9 56 98 116 133 75 38 76 9 14 26 95 116 35 111 137 12 79 42 31
80 16 12 70 119 143 159 94 47 82 14 18 33 121 146 48 130 163 14 96 51 30
100 16 12 84 138 162 159 112 57 82 14 18 37 140 165 48 130 167 14 113 59 30

缸径(Ф) AO AT SA UA XA ZA SB(Ф) CD(Ф) CP UB BD TD(Ф) TL TM TR UM UW XI
32 9.5 3.2 134 50 138.5 148 9 12H9/f8 46 32 30 16H9/e9 16 55 R1.5 52 52 71.5
40 12.5 3.2 140 57 141.5 154 12 14H9/f8 58 44 30 25H9/e9 25 63 R1.5 59 59 71.5
50 12 4 14 68 146 158 12 14H9/f8 66 52 30 25H9/e9 25 76 R1.5 71 71 71.5
63 13 4 158 80 152 165 12 14H9/f8 66 52 30 25H9/e9 25 88 R1.5 84 84 73
80 16 6 168 97 173 189 14 20H9/f8 78 64 35 25H9/e9 25 114 R1.6 104 104 89
100 16 6 168 112 173 189 14 20H9/f8 78 64 40 25H9/e9 25 132 R2 128 128 89

缸径(Ф) EW MR T LR XC ZC EF W
MP1 MP3 P3 MP1 MP3 P3 MP1 MP3 P3 MP1 MP3 P3 MP1 MP3 P3 MP1 MP3 P3
32 16 16 16 R15 R14 R12 8 8 8 R18 R17 R16 137 147 150 149 159 47 15
40 20 20 20 R15 R16 R14 8 8 10 R18 R17 R16 137 152 150 151 166 52 15
50 20 20 20 R17 R16 R15 8 10 10 R19 R19 R18 137 152 152 151 167 65 15
63 20 20 20 R17 R16 R15 8 13 10 R19 R19 R18 140 155 155 154 170 76 13
80 32 32 32 R23 R22 R20 11 18 14 R32 R32 R25 175 196 196 195 211 94 19
100 32 32 32 R23 R22 R20 11 18 14 R32 R32 R25 175 196 196 195 211 115 19

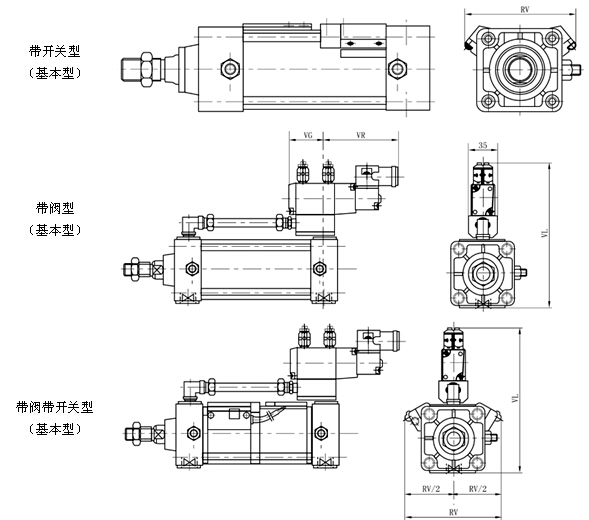

气缸内径Ф（mm) RV VG VL VR
32 74 35 108 75
40 80 48.5 140 87.5
50 90 48.5 151 87.5
63 102 72 174 92
80 118 72 193 92
100 132 72 211 92

*带阀、带开关气缸及带阀带开关气缸的其余安装形式和尺寸，请查询相对应的QGBQ气缸的有关部分。
