 QGB-40,QGB-50,QGB-63,QGBZ-80,QGBZ-100,QGBZ-125,QGBZ-160,QGBZ-200,QGBZ-250,QGBZ-320,QGBZ-400,无缓冲气缸

一、特点：
  ＱＧＢ系列气缸是缓冲式气缸。工作介质为经过净化处理的含油雾压缩压气。气缸的缓冲作用，是当活塞运动到接近行程末端时，安装于气缸内部的缓冲装置开始起作用，使活塞运动速度降低，运动平稳，避免发生冲击现象，该系列气缸缸径?４０、５０ｍｍ的为不可调缓冲，缸径?６３ｍｍ及以上缸径的气缸为可调缓冲。
二、图形符号：

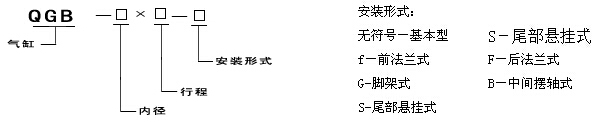

三、型号说明：

四、技术参数：

气缸内径

(Ф)

行程范围

(mm)

工作压力范围

(MPa)

周围介质温度

(℃)

理论作用力(N)

(压力为0.4MPa时计算)
拉力
推力
40
40－300
0.15-0.8
-10-80
500
450
50
40－300
0.15-0.8
780
700
63
63－800
0.15-0.8
1250
1120
80
63－800
0.15-0.8
2010
1880
100
100－1500
0.15-0.8
3140
2940
125
100－2000
0.1-0.8
4920
4520
160
160－2500
0.1-0.8
8040
7540
200
160－2500
0.1-0.8
12560
12060
250
250－2500
0.1-0.8
19640
18860
320
300－2500
0.-1-0.8
32160
30910
400
300－2500
0.1-0.8
50400
48400

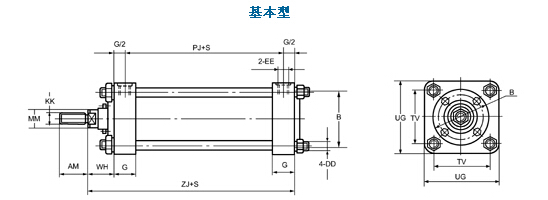

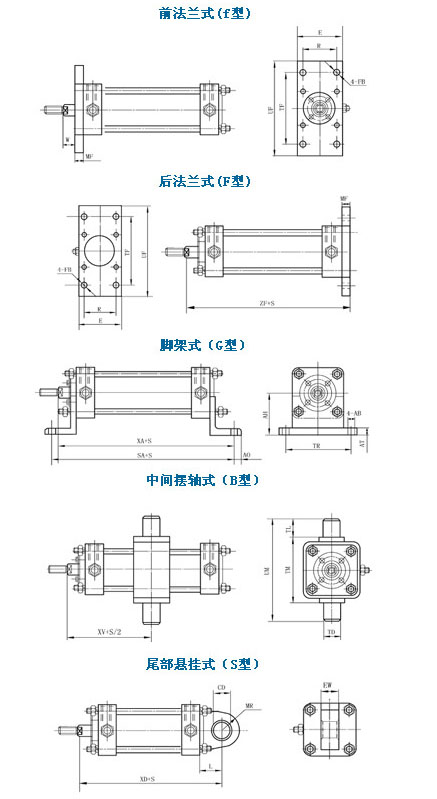

五、外形及安装尺寸：

气缸内径

(Ф)

 AM

B

(Ф)

 DD EE G KK

MM

(Ф)

 PJ TV UG WH ZJ
40 20 40 M6 M10*1 20 M8*1 12 75 42 56 35 135
50 25 50 M6 M10*1 20 M10*1 16 75 50 64 35 135
63 30 63 M8 M12*1.25 25 M12*1.25 20 105 60 80 40 175
80 30 63 M8 M16*1.5 25 M12*1.25 20 105 75 95 40 175
100 35 80 M10 M16*1.5 30 M16*1.5 25 115 90 115 65 210
125 40 80 M12 M20*1.5 30 M20*1.5 32 115 120 150 65 210
160 50 100 M16 M20*1.5 40 M27*1.5 40 155 150 190 80 275
200 50 100 M16 M27*1.5 40 M27*1.5 40 155 190 230 80 275
250 60 125 M20 M33*2 50 M36*1.5 50 180 230 280 100 330
320 70 200 M24 M42*2 60 M48*1.5 63 230 280 350 135 425
400 80 250 M30 M42*2 60 M60*2 80 230 350 450 135 425

缸径

Ф

AB

Ф
AH
AO
AT

CD

Ф
E
EW

FB

Ф
L
MF
MR
R
SA

TD

Ф
TF
TL
TM
TR
UF
UM
W
XA
XD
XV
ZF
40
9
60
20
8
20
56
20
9
28
12
20
42
180
20
90
20
75
42
120
115
 23 175 175 85 147
50
11
65
20
8
20
64
20
9
28
12
20
50
180
20
100
20
85
50
130
125
 23 175 175 85 147
63
11
75
20
8
25
80
30
11
34
12
25
60
215
30
130
25
100
60
160
150
 28 215 225 107.5 187
80
13
85
29.5
8
25
95
30
13
34
16
25
75
226
30
145
30
150
75
180
210
 24 220.5 225 107.5 191
100
13
95
29.5
8
25
115
30
13
34
16
25
90
236
30
160
30
175
90
200
235
 49 255.5 260 137.5 226
125
17
115
40
10
30
150
40
17
40
20
30
120
265
40
200
40
210
120
240
290
 45 270 270 137.5 230
160
17
130
40
10
30
190
40
17
40
20
30
150
315
40
230
40
240
150
270
320
 60 335 335 177.5 295
200
21
160
56
14
35
230
50
21
50
25
35
190
333
50
280
50
300
190
340
400
 55 344 350 177.5 300
250
26
195
56.5
16
40
280
60
26
55
30
40
230
437
70
340
70
360
230
410
500
 70 433.5 415 215 360
320 33 250 85 20 50 350 80 33 70 40 50 280 520 90 420 90 420 280 500 600 95 540 535 280 465
400 33 285 85 20 50 430 80 33 70 40 50 350 520 90 490 90 530 350 570 710 95 540 535 280 465
