MFB9-37YC,MFB9-90YC,交流湿式阀用电磁铁
2013-11-23 10:03585
信息概况
  • 价格：未填
  • 型号：MFB9-37YC,MFB9-90YC,
  • 发货：3天内
发送询价



MFB9-37YC,MFB9-90YC,交流湿式阀用电磁铁,生产厂家,价格

MFB9-37YC交流本整型湿式阀用螺纹联接电磁铁
额定电压：AC 220、110V
额定吸力：37N
额定行程：2.8mm
工作油压：21MPA
安装尺寸：M20×1

 用途：
交、直流湿式阀用电磁铁，分别用于交流50-60Hz电压至220V的交流电源和电压至220V的直流电源的控制线路中，作为螺纹连接型电磁换向阀的动力元件。*交流电压至220V适宜推广MFB9-YC系列

主要技术参数

参数\型号 MFZ9-22YC MFZ9（B9）-37YC MFZ9（B9）-90YC MFJ9-27YC MFJ9-54YC
额定吸力(N) 22 37 90 27 54
额定行程(mm) 2.8（3） 2.8（3） 3.6（4） 2.8（3） 3.6（4）
全行程(mm) ≥6.5 ≥6.5 ≥8.5 ≥6.5 ≥8.5
额定电压(V) 直流6-220V，交流110-380V
耐油压(MPa) 导磁套均可承受油压21MPa
消耗功率(W) ≤30 ≤30 ≤40 ≤26 ≤40
绝缘等级 F级
连接螺纹 M20×1 M20×1 M26×1.5 M20×1 M26×1.5

型号\尺寸 Amax Hmax Bmax d1 d2 d3 d4 d5 L1 L2 L3 L4 L5
MFZ9-22YC 35 74 43.2 Ф5 Ф8.7 Ф15 Ф16.8 M20×1 13.2 8.4 3.6 2.8 12.4±0.1
MFZ9-37YC 44 74 52 Ф5 Ф8.7 Ф15 Ф16.8 M20×1 13.2 8.4 3.6 2.8 6.5±0.1
MFZ9-90YC 69 110 75.6 Ф8.7 Ф18 Ф21.4 Ф23 M26×1.5 12.7 10 3.1 3 5.6±0.1
MFJ9-27YC 44 74 52 Ф5 Ф8.7 Ф15 Ф16.8 M20×1 13.2

8.4

 3.6 2.8 6.5±0.1
MFJ9-54YC 69 72.5 75.6 Ф8.7 Ф18 Ф21.4 Ф23 M26×1.5 12.7 10 3.1 3 5.6±0.1

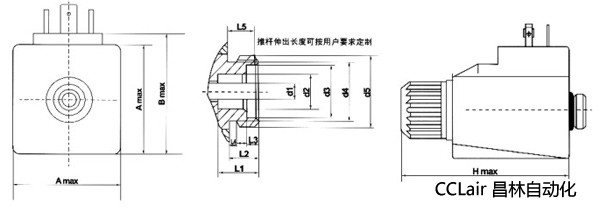

外形及安装尺寸

液压阀用电磁铁线圈


使用注意事项：
●电磁铁采用符合ISO4400标准的插座。有带指示灯、不带指示灯两种规格，您可以根据需要进行选择。带指示灯插座的电压规格必须与电磁铁本体电压规格相符。
●电磁铁的手动推杆用于在调试时或紧急情况下，进行手动控制。但当系统背压较高，调节困难时，请使用十字螺丝刀缓推手推杆，不宜使用冲击力，以免破坏手动推杆和导向内孔表面，造成电磁铁漏油或不能复位。
●当双向使用电磁铁时，一定要保证两个电磁铁不能同时通电，以免电磁阀不能正常工作。·电气控制系统与电磁铁连接部分之间应设有过流保护装置，以免在非正常情况下，烧毁电磁铁及您的电控元件。
