 KSA-04F-BSP,KSA-06F-BSP,KSA-04M-NPT,KSA-06M-BSP,KSA-12F-BSP,标准型快速接头

KSA 系列
KSA 系列快速接头以优质碳钢和密封材料加工制成。可以在大多数油液中使用。采用针阀结构，符合 ISO 系列之要求，可以与世界各地的工业市场上的许多接头互换应用。
KSA 系列快速接头，广泛应用于液压系流。这种带双单向阀机构的快速接头，用于为了设备的运行，维修而需要连接或拆卸，并且无泄露，无污染，防止污物进入管路内，保护环境。

产品说明
KSA 规格 - 钢
材质：碳钢，表面镀环保锌
阀芯：针阀
密封件：以NBR为标准
挡圈：铁氟龙
工作温度：在标准NBR范围内，承受-25℃ + 125℃的温度。

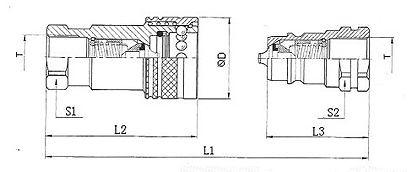

昌林液压 国际标准 L1 L2 L3 ØD S1 S2 T 母接头编号 公接头编号
04 6.3 70.0 49.0 35.0 26.2 19.0 19.0 1/4" BSP KSA-04F-BSP KSA-04M-BSP
                1/4" BSPT KSA-04F-BSPT KSA-04M-BSPT
                1/4" NPT KSA-04F-NPT KSA-04M-NPT
06 10 85.0 60.5 42.5 31.0 22.0 22.0 3/8" BSP KSA-06F-BSP KSA-06M-BSP
                3/8" BSPT KSA-06F-BSPT KSA-06M-BSPT
                3/8" NPT KSA-06F-NPT KSA-06M-NPT
08 12.5 94.0 68.5 46.5 38.0 27.0 27.0 1/2" BSP KSA-08F-BSP KSA-08M-BSP
                1/2" BSPT KSA-08F-BSPT KSA-08M-BSPT
                1/2" NPT KSA-08F-NPT KSA-08M-NPT
                3/4" UNF KSA-08F-UNF34 KSA-08M-UNF34
                M22*1.5 KSA-08F-M2215 KSA-08M-M2215
12 20 115.0 85.0 57.5 46.0 34.0 34.0 3/4" BSP KSA-12F-BSP KSA-12M-BSP
                3/4" BSPT KSA-12F-BSPT KSA-12M-BSPT
                3/4" NPT KSA-12F-NPT KSA-12M-NPT
16 25 131.5 99.5 65.5 52.0 41.0 41.0 1" BSP KSA-16F-BSP KSA-16M-BSP
                1" BSPT KSA-16F-BSPT KSA-16M-BSPT
                1" NPT KSA-16F-NPT KSA-16M-NPT
20 31.5 148.0 116.0 74.0 70.0 50.0 50.0 1-1/4" BSP KSA-20F-BSP KSA-20M-BSP
                1-1/4" BSPT KSA-20F-BSPT KSA-20M-BSPT
                1-1/4" NPT KSA-20F-NPT KSA-20M-NPT
24 40 168.0 136.5 85.0 83.0 60.0 60.0 1-1/2" BSP KSA-24F-BSP KSA-24M-BSP
                1-1/2" BSPT KSA-24F-BSPT KSA-24M-BSPT
                1-1/2" NPT KSA-24F-NPT KSA-24M-NPT
32 50 200.7 160.0 100.0 99.0 75.0 75.0 2" BSP KSA-32F-BSP KSA-32M-BSP
                2" BSPT KSA-32F-BSPT KSA-32M-BSPT
                2" NPT KSA-32F-NPT KSA-32M-NPT
KSG3 技术参数
公称通径 最大工作压力 额定流量 最小爆破压力 泄漏量
公接头 母接头 连接
LPH ISO (bar) (l/m) (bar) (bar) (bar) (cc)
04 6.3 315 12 1510 1760 1450 0.5
06 10 315 23 1470 1520 1590 1.9
08 12.5 250 45 1000 1460 1240 2.7
12 20 250 106 900 1530 1040 9.3
16 25 200 189 1300 960 1300 16
20 31.5 200 288 1140 850 1090 30
24 40 160 379 810 790 820 54
32 50 100 757 650 960 1100 120
保护帽和保护塞
昌林液压 国际标准 母接头保护塞 公接头保护帽 材质
04 6.3 KSA-04F-PVC KSA-04M-PVC 塑料+橡胶
06 10 KSA-06F-PVC KSA-06M-PVC 塑料+橡胶
08 12.5 KSA-08F-PVC KSA-08M-PVC 塑料+橡胶
12 20 KSA-12F-PVC KSA-12M-PVC 塑料+橡胶
16 25 KSA-16F-PVC KSA-16M-PVC 塑料+橡胶
20 31.5 KSA-20F-Al KSA-20M-Al 铝
24 40 KSA-24F-Al KSA-24M-Al 铝
32 50 KSA-32F-Al KSA-32M-Al 铝
昌林液压 国际标准 公接头保护帽 颜色 材质
08 12.5 KSA-08M-PS 红/黑 塑料
KSA-04F-BSPT,KSA-04F-NPT,KSA-06F-BSPT,KSA-06F-NPT,KSA-08F-BSP,KSA-08F-BSPT,KSA-08F-NPT,
KSA-08F-UNF34,KSA-08F-M2215,KSA-12F-BSPT,KSA-12F-NPT,KSA-16F-BSP,KSA-16F-BSPT,KSA-16F-NPT,
KSA-20F-BSP,KSA-20F-BSPT,KSA-20F-NPT,KSA-24F-BSP,KSA-24F-BSPT,KSA-24F-NPT,KSA-32F-BSP,
KSA-32F-BSPT,KSA-32F-NPT,cclair,KSA-04M-BSP,KSA-04M-BSPT,KSA-06M-BSPT,KSA-06M-NPT,KSA-08M-BSP,
KSA-08M-BSPT,KSA-08M-NPT,KSA-08M-UNF34,KSA-08M-M2215,KSA-12M-BSP,KSA-12M-BSPT,KSA-12M-NPT,
KSA-16M-BSP,KSA-16M-BSPT,KSA-16M-NPT,KSA-20M-BSP,KSA-20M-BSPT,KSA-20M-NPT,KSA-24M-BSP,
KSA-24M-BSPT,KSA-24M-NPT,KSA-32M-BSP,KSA-32M-BSPT,KSA-32M-NPT,
