KSA-Z-04F-BSP,KSA-Z-06F-BSP,KSA-Z-04M-NPT,KSA-Z-06M-BSP,标准型快速接头
2015-06-13 12:46614
信息概况
  • 价格：未填
  • 型号：KSA-Z-04F-BSP,KSA-Z-06F-BSP,KSA-Z-04M-NPT,KSA-Z-06M-BSP
  • 发货：3天内
发送询价
 KSA-Z-04F-BSP,KSA-Z-06F-BSP,KSA-Z-04M-NPT,KSA-Z-06M-BSP,标准型快速接头

KSA 系列
KSA 系列快速接头以优质碳钢和密封材料加工制成。可以在大多数油液中使用。符合 ISO 系列之要求，可以与世界各地的工业市场上的许多接头互换应用。 广泛应用于液压系统。

产品说明
KSA-Z 规格-钢-直通
材质：碳钢，表面镀环保锌
密封件：以NBR为标准
挡圈：铁氟龙
工作温度：在标准NBR范围内，承受-25℃ + 125℃的温度。

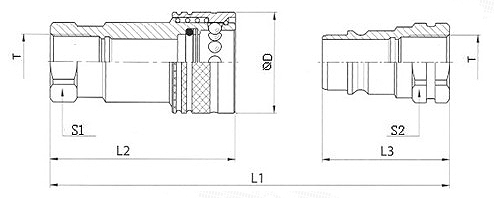

昌林液压 国际标准 L1 L2 L3 ØD S1 S2 T 母接头编号 公接头编号
04 6.3 70.0 49.0 35.0 26.2 19.0 19.0 1/4" BSP  KSA-Z-04F-BSP KSA-Z-04M-BSP
                1/4" NPT KSA-Z-04F-NPT KSA-Z-04M-NPT
06 10 85.0 60.5 42.5 30.5 22.0 22.0 3/8" BSP  KSA-Z-06F-BSP KSA-Z-06M-BSP
                3/8" NPT  KSA-Z-06F-NPT KSA-Z-06M-NPT
08 12.5 92.5 68.5 46.5 38.0 27.0 27.0 1/2" BSP KSA-Z-08F-BSP KSA-Z-08M-BSP
                1/2" NPT KSA-Z-08F-NPT KSA-Z-08M-NPT
12 20 115.0 85.0 57.5 46.0 34.0 34.0 3/4" BSP KSA-Z-12F-BSP KSA-Z-12M-BSP
                3/4" NPT KSA-Z-12F-NPT KSA-Z-12M-NPT
16 25 131.5 99.5 65.5 52.0 41.0 41.0 1" BSP KSA-Z-16F-BSP KSA-Z-16M-BSP
                1" NPT KSA-Z-16F-NPT KSA-Z-16M-NPT
KSA-Z 技术参数
公称通径 最大工作压力 额定流量 最小爆破压力
连接
LPH ISO (bar) (l/m) (bar)
04 6.3 350 12 1450
06 10 350 23 1590
08 12.5 250 45 1240
12 20 250 106 1040
16 25 200 189 880
保护帽和保护塞
昌林液压 国际标准 母接头保护塞 公接头保护帽 颜色 材质
04 6.3 KSA-04F-PVC KSA-04M-PVC 红 塑料+橡胶
06 10 KSA-06F-PVC KSA-06M-PVC 红 塑料+橡胶
08 12.5 KSA-08F-PVC KSA-08M-PVC 红 塑料+橡胶
12 20 KSA-12F-PVC KSA-12M-PVC 红 塑料+橡胶
16 25 KSA-16F-PVC KSA-16M-PVC 红 塑料+橡胶
KSA-Z-04F-NPT,KSA-Z-06F-NPT,KSA-Z-08F-BSP,KSA-Z-08F-NPT,
KSA-Z-12F-BSP,KSA-Z-12F-NPT,cclair,KSA-Z-16F-BSP,KSA-Z-16F-NPT,
KSA-Z-04M-BSP,KSA-Z-06M-NPT,KSA-Z-08M-BSP,KSA-Z-08M-NPT,
KSA-Z-12M-BSP,KSA-Z-12M-NPT,KSA-Z-16M-BSP,KSA-Z-16M-NPT,
