 KSA-SS-04F-BSP,KSA-SS-04M-NPT,KSA-SS-06F-BSP,KSA-SS-06M-NPT,标准型快速接头

KSA 系列
KSA 系列快速接头以优质碳钢和密封材料加工制成。可以在大多数油液中使用，还可耐高温水油气，耐酸耐碱等介质。采用针阀结构，符合 ISO 系列之要求，可以与世界各地的工业市场上的许多接头互换应用。
KSA 系列快速接头，广泛应用于液压系流。这种带双单向阀机构的快速接头，用于为了设备的运行，维修而需要连接或拆卸，并且无泄露，无污染，防止污物进入管路内，保护环境。

产品说明
KSA-SS 规格 - 不锈钢
材质：不锈钢SS316
阀芯：针阀
锁定球：SS316
弹簧：SS304
密封件：以FKM为标准，其它以供选择
工作温度：在标准FKM范围内，承受-25℃ + 200℃的温度。

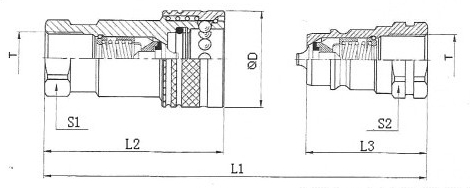

昌林液压 国际标准 L1 L2 L3 ØD S1 S2 T 母接头编号 公接头编号
04 6.3 70.0 49.0 35.0 26.2 19.0 19.0 1/4" BSP  KSA-SS-04F-BSP KSA-SS-04M-BSP
                1/4" NPT KSA-SS-04F-NPT KSA-SS-04M-NPT
06 10 85.0 60.5 42.5 30.5 22.0 22.0 3/8" BSP  KSA-SS-06F-BSP KSA-SS-06M-BSP
                3/8" NPT  KSA-SS-06F-NPT KSA-SS-06M-NPT
08 12.5 92.5 68.5 46.5 38.0 27.0 27.0 1/2" BSP KSA-SS-08F-BSP KSA-SS-08M-BSP
                1/2" NPT KSA-SS-08F-NPT KSA-SS-08M-NPT
12 20 115.0 85.0 57.5 46.0 34.0 34.0 3/4" BSP KSA-SS-12F-BSP KSA-SS-12M-BSP
                3/4" NPT KSA-SS-12F-NPT KSA-SS-12M-NPT
16 25 131.5 99.5 65.5 52.0 41.0 41.0 1" BSP KSA-SS-16F-BSP KSA-SS-16M-BSP
                1" NPT KSA-SS-16F-NPT KSA-SS-16M-NPT
20 31.5 148.0 116.0 74.0 70.0 50.0 50.0 1-1/4" BSP KSA-SS-20F-BSP KSA-SS-20M-BSP
                1-1/4" NPT KSA-SS-20F-NPT KSA-SS-20M-NPT
24 40 168.0 136.5 85.0 83.0 60.0 60.0 1-1/2" BSP KSA-SS-24F-BSP KSA-SS-24M-BSP
                1-1/2" NPT  KSA-SS-24F-NPT KSA-SS-24M-NPT
32 50 200.7 160.0 100.0 99.0 75.0 75.0 2" BSP KSA-SS-32F-BSP KSA-SS-32M-BSP
                2" NPT  KSA-SS-32F-NPT KSA-SS-32M-NPT
KSA-SS 技术参数
公称通径 最大工作压力 额定流量 最小爆破压力 泄漏量
公接头 母接头 连接
LPH ISO (bar) (l/m) (bar) (bar) (bar) (cc)
04 6.3 200 12 800 850 1270 0.5
06 10 200 23 800 870 950 1.9
08 12.5 175 45 720 910 1020 2.7
12 20 125 106 550 680 810 9.3
16 25 125 189 550 700 600 16
20 31.5 63 288 250 250 250 30
24 40 50 379 200 200 200 54
32 50 50 757 200 200 200 120
保护帽和保护塞
昌林液压 国际标准 母接头保护塞 公接头保护帽 颜色 材质
04 6.3 KSA-04F-PVC KSA-04M-PVC 红 塑料+橡胶
06 10 KSA-06F-PVC KSA-06M-PVC 红 塑料+橡胶
08 12.5 KSA-08F-PVC KSA-08M-PVC 红 塑料+橡胶
12 20 KSA-12F-PVC KSA-12M-PVC 红 塑料+橡胶
16 25 KSA-16F-PVC KSA-16M-PVC 红 塑料+橡胶
