KSB-SS-04F-NPT,KSB-SS-06F-NPT,KSB-SS-08M-NPT,KSB-SS-12M-NPT,标准型快速接头
2015-06-13 12:44544
信息概况
  • 价格：未填
  • 型号： KSB-SS-04F-NPT,KSB-SS-06F-NPT,KSB-SS-08M-NPT,KSB-SS-12M-NPT,
  • 发货：3天内
发送询价
 KSB-SS-04F-NPT,KSB-SS-06F-NPT,KSB-SS-08M-NPT,KSB-SS-12M-NPT,标准型快速接头

主要特点：


KSB 系列快速接头符 ISO7241-1 B 系列之标准，采用针阀式结构，可耐高温水油气，耐酸耐碱等介质，增大流量，在工作中保持全开状态，可以于世界各地的工业市场上的快速接头互换对于需要频繁连接和拆卸的液压用途非常理想。改动设备可在瞬间完成，提高效益和降低成本。
用途
KSB 系列快速接头广泛应用于所有行业中的液压气动系统。不同的材质可以满足医疗，化工、食品等行业的特殊要求。


产品说明
KSB-SS 规格-不锈钢
材质：不锈钢SS316
阀芯：针阀
锁定球：SS316
弹簧：SS304
密封件：以FKM为标准，其它以供选择
工作温度：在标准FKM范围内，承受-25℃ + 200℃的温度。

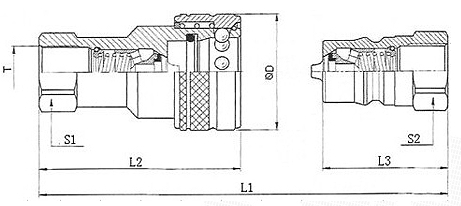

昌林液压 国际标准 L1 L2 L3 ØD S1 S2 T 母接头编号 公接头编号
04 6.3 72.5 57.0 36.0 27.5 19.0 19.0 1/4" NPT KSB-SS-04F-NPT KSB-SS-04M-NPT
06 10 80.0 65.0 40.0 35.0 22.0 22.0 3/8" NPT KSB-SS-06F-NPT KSB-SS-06M-NPT
08 12.5 94.5 74.0 46.5 44.0 27.0 27.0 1/2" NPT KSB-SS-08F-NPT KSB-SS-08M-NPT
12 20 112.5 89.0 57.5 52.0 34.0 34.0 3/4" NPT KSB-SS-12F-NPT KSB-SS-12M-NPT
16 25 132.5 106.0 65.5 60.0 41.0 41.0 1" NPT KSB-SS-16F-NPT KSB-SS-16M-NPT
KSB-SS 技术参数
公称通径 最大工作压力 额定流量 最小爆破压力 泄漏量
公接头 母接头 连接
LPH ISO (bar) (l/m) (bar) (bar) (bar) (cc)
04 6.3 210 12 1700 1500 1620 1
06 10 100 23 1140 1110 2100 2.4
08 12.5 100 45 1510 1460 1530 3.9
12 20 100 106 1050 890 1070 11
16 25 80 189 620 670 880 19
保护帽和保护塞
昌林液压 国际标准 母接头保护塞 公接头保护帽 颜色 材质
04 6.3 KSB-04F-PVC KSB-04M-PVC 蓝色 塑料+橡胶
06 10 KSB-06F-PVC KSB-06M-PVC 蓝色 塑料+橡胶
08 12.5 KSB-08F-PVC KSB-08M-PVC 蓝色 塑料+橡胶
12 20 KSB-12F-PVC KSB-12M-PVC 蓝色 塑料+橡胶
16 25 KSB-16F-PVC KSB-16M-PVC 蓝色 塑料+橡胶
昌林液压 国际标准 母接头保护塞 公接头保护帽 材质
04 6.3 KSB-04F-Al KSB-04M-Al 铝
06 10 KSB-06F-Al KSB-06M-Al 铝
08 12.5 KSB-08F-Al KSB-08M-Al 铝
12 20 KSB-12F-Al KSB-12M-Al 铝
16 25 KSB-16F-Al KSB-16M-Al 铝
KSB-SS-08F-NPT,KSB-SS-12F-NPT,KSB-SS-16F-NPT,KSB-04F-PVC,KSB-06F-PVC,KSB-08F-PVC,
KSB-12F-PVC,KSB-16F-PVC,cclair,KSB-04F-Al,KSB-06F-Al,KSB-08F-Al,KSB-12F-Al,KSB-16F-Al,
KSB-SS-04M-NPT,KSB-SS-06M-NPT,KSB-SS-16M-NPT,KSB-04M-PVC,KSB-06M-PVC,KSB-08M-PVC,
KSB-12M-PVC,KSB-16M-PVC,KSB-04M-Al,KSB-06M-Al,KSB-08M-Al,KSB-12M-Al,KSB-16M-Al,
