 KSNV-04F-BSP,KSNV-06F-BSP,KSNV-06M-NPT,KSNV-08M-BSP,标准型快速接头

主要特点及应用
KSNV 系列快速接头是一种通用性快速接头，在压力释放时连接，经济可靠广泛应用于工农业之液压系统中。采用针阀结构
技术特点：
符合 ISO5675 之标准，优质碳钢和铬合金材料制造，高精度加工，金属密封，阻尼小，通过最大。经热处理和局部淬火，忍性好，耐冲击，表面镀锌处理，耐腐蚀。密封件采用高硬度丁青橡胶。




产品说明
KSNV 规格 - 钢 - 针阀
KSNV 1/2" 等同于KSA系列同尺寸的设计
材质：碳钢，表面镀环保锌
阀芯：针阀
密封件：以NBR为标准
挡圈：铁氟龙
工作温度：在标准NBR范围内，承受-25℃ + 125℃的温度。

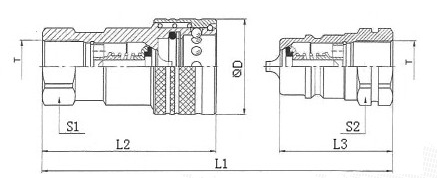

昌林液压 国际标准 L1 L2 L3 ØD S1 S2 T 母接头编号 公接头编号
04 6.3 73.5 56.0 35.0 28.0 19.0 19.0 1/4"BSP KSNV-04F-BSP KSNV-04M-BSP
                1/4"NPT KSNV-04F-NPT KSNV-04M-NPT
06 10 85.0 63.0 42.5 34.0 24.0 24.0 3/8"BSP KSNV-06F-BSP KSNV-06M-BSP
                3/8"NPT KSNV-06F-NPT KSNV-06M-NPT
08 12.5 92.5 68.5 46.5 38.0 27.0 27.0 1/2"BSP KSNV-08F-BSP KSNV-08M-BSP
                1/2"NPT KSNV-08F-NPT KSNV-08M-NPT
12 20 116.5 86.0 58.0 46.0 34.0 34.0 3/4"BSP KSNV-12F-BSP KSNV-12M-BSP
                3/4"NPT KSNV-12F-NPT KSNV-12M-NPT
16 25 132.5 99.0 65.5 52.0 41.0 41.0 1"BSP KSNV-16F-BSP KSNV-16M-BSP
                1"NPT KSNV-16F-NPT KSNV-16M-NPT
KSNV 技术参数
公称通径 最大工作压力 额定流量 最小爆破压力 泄漏量
公接头 母接头 连接
LPH ISO (bar) (l/m) (bar) (bar) (bar) (cc)
04 6.3 400 12 1630 1780 1780 1
06 10 350 23 1570 1750 1580 2.4
08 12.5 250 45 1000 1460 1240 2.7
12 20 250 106 1000 1220 1170 8.6
16 25 250 189 1260 1150 1030 13
KSNV-04F-NPT,KSNV-06F-NPT,KSNV-08F-BSP,KSNV-08F-NPT,KSNV-12F-BSP,KSNV-12F-NPT,KSNV-16F-BSP,KSNV-16F-NPT,
KSNV-04M-BSP,KSNV-04M-NPT,KSNV-06M-BSP,KSNV-08M-NPT,KSNV-12M-BSP,KSNV-12M-NPT,KSNV-16M-BSP,KSNV-16M-NPT,
