KSNS-04F-BSP,KSNS-06F-BSP,KSNS-06M-NPT,KSNS-08M-BSP,标准型快速接头
2015-06-13 12:43442
信息概况
  • 价格：未填
  • 型号：KSNS-04F-BSP,KSNS-06F-BSP,KSNS-06M-NPT,KSNS-08M-BSP,
  • 发货：3天内
发送询价
 KSNS-04F-BSP,KSNS-06F-BSP,KSNS-06M-NPT,KSNS-08M-BSP,标准型快速接头

主要特点及应用
KSNS 系列快速接头是一种通用性快速接头，在压力释放时连接，经济可靠广泛应用于工农业之液压系统中。采用球阀结构
技术特点：
符合 ISO5675 之标准，优质碳钢和铬合金材料制造，高精度加工，金属密封，阻尼小，通过最大。经热处理和局部淬火，忍性好，耐冲击，表面镀锌处理，耐腐蚀。密封件采用高硬度丁腈橡胶。

产品说明
KSNS 规格 - 钢 - 球阀
材质：碳钢，表面镀环保锌
阀芯：球阀
密封件：以NBR为标准，FKM,EPDM 和 VMQ以供选择
挡圈：铁氟龙
工作温度：在标准NBR范围内，承受-25℃ + 125℃的温度。

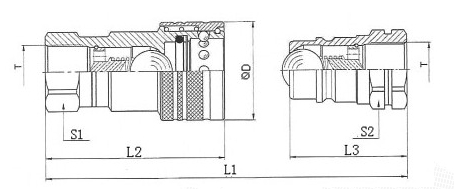

昌林液压 国际标准 L1 L2 L3 ØD S1 S2 T 母接头编号 公接头编号
04 6.3 73.5 56.0 35.0 28.0 19.0 19.0 1/4"BSP KSNS-04F-BSP KSNS-04M-BSP
                1/4"NPT KSNS-04F-NPT KSNS-04M-NPT
06 10 85.0 63.0 42.5 34.0 24.0 24.0 3/8"BSP KSNS-06F-BSP KSNS-06M-BSP
                3/8"NPT KSNS-06F-NPT KSNS-06M-NPT
08 12.5 92.5 68.5 46.5 38.0 27.0 27.0 1/2"BSP KSNS-08F-BSP KSNS-08M-BSP
                1/2"NPT KSNS-08F-NPT KSNS-08M-NPT
12 20 116.0 86.0 57.0 46.0 34.0 34.0 3/4"BSP KSNS-12F-BSP KSNS-12M-BSP
                3/4"NPT KSNS-12F-NPT KSNS-12M-NPT
16 25 132.0 99.0 65.5 52.0 41.0 41.0 1"BSP KSNS-16F-BSP KSNS-16M-BSP
                1"NPT KSNS-16F-NPT KSNS-16M-NPT
KSNS 技术参数
公称通径 最大工作压力 额定流量 最小爆破压力 泄漏量
公接头 母接头 连接
LPH ISO (bar) (l/m) (bar) (bar) (bar) (cc)
04 6.3 300 11 1230 1230 1550 0.5
06 10 250 21 1050 1000 1650 1.4
08 12.5 200 30 800 990 1370 1.9
12 20 200 60 840 1170 1260 4.6
16 25 200 80 880 1130 1020 5.9
KSNS-04F-NPT,KSNS-06F-NPT,KSNS-08F-BSP,KSNS-08F-NPT,KSNS-12F-BSP,KSNS-12F-NPT,KSNS-16F-BSP,KSNS-16F-NPT,
KSNS-04M-BSP,KSNS-04M-NPT,KSNS-06M-BSP,KSNS-08M-NPT,KSNS-12M-BSP,KSNS-12M-NPT,KSNS-16M-BSP,KSNS-16M-NPT,
