KSW-KT-08F-M1415-L,KSW-KT-08M-M1615-L,KSW-KT-08M-M1815-L,推拉型快速接头
2015-06-13 12:413805
信息概况
  • 价格：未填
  • 型号：KSW-KT-08F-M1415-L,KSW-KT-08M-M1615-L,KSW-KT-08M-M1815-L
  • 发货：3天内
发送询价
 KSW-KT-08F-M1415-L,KSW-KT-08M-M1615-L,KSW-KT-08M-M1815-L,推拉型快速接头

主要特征：


KSW系列快速接头是连接弹簧加载锁定装置的作用下球和外套锁定，完成单手推或拉动锁定，也可以模块化连接，符合ISO A系列之08的尺寸要求，并且超过该系列的性能要求。
应用：
KSW系列快速接头广泛应用农业机械，也应用于各种液压系流、模块化配置。
技术特点：
采用经热处理后的优质钢和密封材料制成。
表面采用镀锌处理，以防腐蚀。
采用针阀机构或球机构，钢球锁定。
末端连接可按用户要求，制造标准按ISO、SAE或GB等阴螺纹或阳螺纹。请订货时注明。
技术性能：
最高工作压力为250PAR 符合IS07241-2要求。


产品说明
KSW-KT 规格 - 轻系列/重系列
材质：碳钢，表面镀环保锌
阀芯：针阀
密封件：以NBR为标准
挡圈：铁氟龙
工作温度：在标准NBR范围内，承受-25℃ + 125℃的温度。

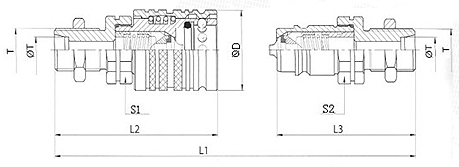

昌林液压 国际标准 ØT L1 L2 L3 ØD S1 S2 T 母接头编号 公接头编号
08 12.5 08L 135 85 72 38 30 30 M14×1.5 KSW-KT-08F-M1415-L KSW-KT-08M-M1415-L
    10L 135 85 72 38 30 30 M16×1.5 KSW-KT-08F-M1615-L KSW-KT-08M-M1615-L
    12L 135 85 72 38 30 30 M18×1.5 KSW-KT-08F-M1815-L KSW-KT-08M-M1815-L
    15L 137 86 73 38 30 30 M22×1.5 KSW-KT-08F-M2215-L KSW-KT-08M-M2215-L
    18L 137 86 73 38 30 30 M26×1.5 KSW-KT-08F-M2615-L KSW-KT-08M-M2615-L
    10H 137 86 73 38 30 30 M18×1.5 KSW-KT-08F-M1815-H KSW-KT-08M-M1815-H
    12H 137 86 73 38 30 30 M20×1.5 KSW-KT-08F-M2015-H KSW-KT-08M-M2015-H
    14H 141 88 75 38 30 30 M22×1.5 KSW-KT-08F-M2215-H KSW-KT-08M-M2215-H
    16H 141 88 75 38 30 30 M24×1.5 KSW-KT-08F-M2415-H KSW-KT-08M-M2415-H
    20H 141 88 75 38 30 30 M30×2 KSW-KT-08F-M3020-H KSW-KT-08M-M3020-H
KSW-KT 技术参数
公称通径 最大工作压力 额定流量 最小爆破压力 泄漏量
公接头 母接头 连接
LPH ISO (bar) (l/m) (bar) (bar) (bar) (cc)
08 12.5 225 45 1000 1570 1100 2.7
保护帽和保护塞
昌林液压 国际标准 母接头保护塞 公接头保护帽 颜色 材质
08 12.5 KSA-08F-PVC KSA-08M-PVC 红色 塑料+橡胶
KSW-KT-08F-M1615-L,KSW-KT-08F-M1815-L,KSW-KT-08F-M2215-L,KSW-KT-08F-M2615-L,KSW-KT-08F-M1815-H,
KSW-KT-08F-M2015-H,KSW-KT-08F-M2215-H,KSW-KT-08F-M2415-H,KSW-KT-08F-M3020-H,
KSW-KT-08M-M1415-L,KSW-KT-08M-M2215-L,KSW-KT-08M-M2615-L,KSW-KT-08M-M1815-H,KSW-KT-08M-M2015-H,
KSW-KT-08M-M2215-H,KSW-KT-08M-M2415-H,KSW-KT-08M-M3020-H,
