KST-04F-NPT,KST-06F-NPT,KST-08M-NPT,KST-12M-NPT,飞翼型快速接头
2015-06-13 12:38538
信息概况
  • 价格：未填
  • 型号：KST-04F-NPT,KST-06F-NPT,KST-08M-NPT,KST-12M-NPT,
  • 发货：3天内
发送询价
 KST-04F-NPT,KST-06F-NPT,KST-08M-NPT,KST-12M-NPT,飞翼型快速接头

特征：

KST 翼型螺母装配牢固，特别能经受住通常用于上紧或松开接头的锤子敲击。
组合阀密封件使接头可以在满压力下连接及断开，而不会造成密封件被冲蚀。
抗腐蚀黄铜材质使接头可与大范围的介质兼容并提供多功能性。
末端配置：NPT
应用
KST 系列接头可理想地用于连接油设备上的液压管路，例如电动夹、转轴及移动钻机。它还广泛用于自卸卡车以连接拖车与湿式液压系统。
其他应用包括：浸没式泵、发动机试验台以及其他需要在压力下连接的高流量接头应用。

产品说明
KST 规格-翼型
材质：主体为铜，飞翼为钢制镀环保锌
密封件：以NBR为标准
挡圈：铁氟龙
工作温度：在标准NBR范围内，承受-25℃ + 125℃的温度。

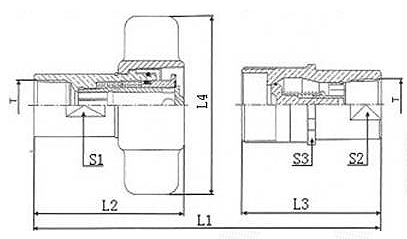

昌林液压 国际标准 L1 L2 L3 L4 S1 S2 S3 T 母接头编号 公接头编号
04 6.3 104.0 60.0 65.5 87.4 19.3 23.8 28.5 1/4" NPT KST-04F-NPT KST-04M-NPT
06 10 104.0 60.0 65.5 87.4 19.3 23.8 28.5 3/8" NPT KST-06F-NPT KST-06M-NPT
08 12.5 132.0 78.5 79.0 103.0 29.5 30.0 41.0 1/2" NPT KST-08F-NPT KST-08M-NPT
12 20 132.0 78.5 79.0 103.0 29.5 30.0 41.0 3/4" NPT KST-12F-NPT KST-12M-NPT
16 25 152.0 93.0 90.0 111.0 36.5 40.0 47.6 1" NPT KST-16F-NPT KST-16M-NPT
20 31.5 160.0 101.0 94.0 131.8 45.2 47.7 54.0 1-1/4" NPT KST-20F-NPT KST-20M-NPT
24 40 165.0 102.0 104.6 134.9 50.8 57.2 63.5 1-1/2" NPT KST-24F-NPT KST-24M-NPT
KST 技术参数
公称通径 最大工作压力 额定流量 最小爆破压力 泄漏量
公接头 母接头 连接
LPH ISO (bar) (l/m) (bar) (bar) (bar) (cc)
04 6.3 200 24 200 200 200 0.04
06 10 200 24 200 200 200 0.04
08 12.5 200 62 200 200 200 0.15
12 20 200 62 200 200 200 0.15
16 25 200 160 200 200 200 0.2
20 31.5 180 220 170 170 170 0.5
24 40 170 300 200 130 130 0.7
保护帽和保护塞
昌林液压 国际标准 母接头保护塞 公接头保护帽 材质
04 6.3 KST-04F-BDP KST-04M-BDC 铜
06 10 KST-06F-BDP KST-06M-BDC 铜
08 12.5 KST-08F-BDP KST-08M-BDC 铜
12 20 KST-12F-BDP KST-12M-BDC 铜
16 25 KST-16F-BDP KST-16M-BDC 铜
20 31.5 KST-20F-BDP KST-20M-BDC 铜
24 40 KST-24F-BDP KST-24M-BDC 铜
KST-08F-NPT,KST-12F-NPT,KST-16F-NPT,KST-20F-NPT,KST-24F-NPT,
KST-04M-NPT,KST-06M-NPT,KST-16M-NPT,KST-20M-NPT,KST-24M-NPT,
