KSV-12F-NPT,KSV-16F-NPT,KSV-20M-NPT,KSV-24M-NPT,飞翼型快速接头
2015-06-13 12:37465
信息概况
  • 价格：未填
  • 型号：KSV-12F-NPT,KSV-16F-NPT,KSV-20M-NPT,KSV-24M-NPT
  • 发货：3天内
发送询价
 KSV-12F-NPT,KSV-16F-NPT,KSV-20M-NPT,KSV-24M-NPT,飞翼型快速接头

产品说明
KSV 规格-重型-飞翼-螺纹锁定
材质：碳钢，表面镀环保锌
阀芯：针阀
密封件：以NBR为标准
挡圈：铁氟龙
工作温度：在标准NBR范围内，承受-25℃ + 125℃的温度。

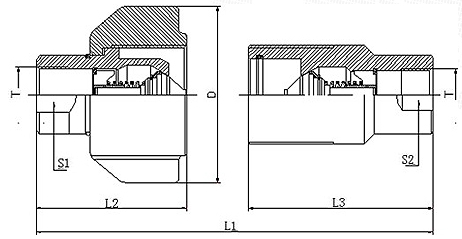

昌林液压 国际标准 L1 L2 L3 D S1 S2 T 母接头编号 公接头编号
12 20 124.0 70.0 83.0 82.5 32.0 32.0 3/4"NPT KSV-12F-NPT KSV-12M-NPT
16 25 153.5 87.0 106.0 102.0 41.2 41.2 1"NPT KSV-16F-NPT KSV-16M-NPT
20 31.5 198.0 109.0 136.0 119.0     1-1/4"NPT KSV-20F-NPT KSV-20M-NPT
24 40 220.0 128.5 150.0 138.0     1-1/2"NPT KSV-24F-NPT KSV-24M-NPT
32 50 255.0 152.0 179.0 170.0     2"NPT KSV-32F-NPT KSV-32M-NPT
KSV 技术参数
公称通径 最大工作压力 额定流量 最小爆破压力 泄漏量
公接头 母接头 连接
LPH ISO (bar) (l/m) (bar) (bar) (bar) (cc)
12 20 350 106 1570 1750 1580 9.3
16 25 350 189 1470 1520 1590 16
20 31.5 320 288 1300 1500 1800 30
24 40 320 379 1200 1220 1490 54
32 50 320 757 1180 1190 1260 120
保护帽和保护塞
昌林液压 国际标准 母接头保护塞 公接头保护帽 材质
12 20 KSV-12F-Al KSV-12M-Al 铝
16 25 KSV-16F-Al KSV-16M-Al 铝
20 31.5 KSV-20F-Al KSV-20M-Al 铝
24 40 KSV-24F-Al KSV-24M-Al 铝
32 50 KSV-32F-Al KSV-32M-Al 铝
KSV-20F-NPT,KSV-24F-NPT,KSV-32F-NPT,KSV-12M-NPT,KSV-16M-NPT,KSV-32M-NPT,
