 KSS-B-04F-NPT-F,KSS-B-06M-NPT-F,KSS-B-08F-NPT-F,KSS-B-12M-NPT-F,快速接头

产品说明
KSS-B 规格-铜
材质：铜
挡圈：铁氟龙
锁定球：SS316
弹簧：SS304
密封件：以NBR为标准，FKM,EPDM 和 VMQ以供选择
工作温度：在标准NBR范围内，承受-25℃ + 125℃的温度。

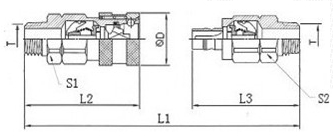

昌林液压 国际标准 L1 L2 L3 ØD S1 S2 T 母接头编号 公接头编号
04 6.3 70.3 44.0 41.3 24.0 22.0 22.0 1/4"NPT KSS-B-04F-NPT-F KSS-B-04M-NPT-F
06 10 78.5 49.4 47.0 27.0 26.0 26.0 3/8"NPT KSS-B-06F-NPT-F KSS-B-06M-NPT-F
08 12.5 87.3 53.5 51.0 34.0 30.0 30.0 1/2"NPT KSS-B-08F-NPT-F KSS-B-08M-NPT-F
12 20 104.0 63.0 62.0 42.0 38.0 38.0 3/4"NPT KSS-B-12F-NPT-F KSS-B-12M-NPT-F
16 25 112.5 68.3 66.8 50.5 48.0 48.0 1"NPT KSS-B-16F-NPT-F KSS-B-16M-NPT-F
20 31.5 156.5 91.0 88.0 56.0 50.0 50.0 1-1/4"NPT KSS-B-20F-NPT-F KSS-B-20M-NPT-F
24 40 148.2 90.0 85.6 70.0 64.0 64.0 1-1/2"NPT KSS-B-24F-NPT-F KSS-B-24M-NPT-F
32 50 171.0 105.0 99.0 90.0 89.0 89.0 2"NPT KSS-B-32F-NPT-F KSS-B-32M-NPT-F

昌林液压 国际标准 L1 L2 L3 ØD S1 S2 T 母接头编号 公接头编号
04 6.3 92.0 55.0 52.0 24.0 22.0 22.0 1/4"NPT KSS-B-04F-NPT-M KSS-B-04M-NPT-M
KSS-B 技术参数
公称通径 最大工作压力 额定流量 最小爆破压力 泄漏量
公接头 母接头 连接
LPH ISO (bar) (l/m) (bar) (bar) (bar) (cc)
04 6.3 14 22 80 55 60 2
06 10 15 65 90 60 80 3.5
08 12.5 10 75 45 40 45 4
12 20 10 170 37 37 37 14
16 25 8 280 30 30 30 20
20 31.5 5 450 25 25 20 45
24 40 6 450 22 22 22 80
32 50 6 1400 22 22 22 150
保护帽和保护塞
昌林液压 国际标准 母接头保护塞 公接头保护帽 颜色 材质
04 6.3 KSS-04F-PVC KSS-04M-PVC 黑色 塑料+橡胶
06 10 KSS-06F-PVC KSS-06M-PVC 黑色 塑料+橡胶
08 12.5 KSS-08F-PVC KSS-08M-PVC 黑色 塑料+橡胶
12 20 KSS-12F-PVC KSS-12M-PVC 黑色 塑料+橡胶
16 25 KSS-16F-PVC KSS-16M-PVC 黑色 塑料+橡胶
KSS-B-06F-NPT-F,KSS-B-12F-NPT-F,KSS-B-16F-NPT-F,KSS-B-20F-NPT-F,
KSS-B-24F-NPT-F,KSS-B-32F-NPT-F,KSS-B-04F-NPT-M,
KSS-B-04M-NPT-F,KSS-B-08M-NPT-F,KSS-B-16M-NPT-F,KSS-B-20M-NPT-F,
KSS-B-24M-NPT-F,KSS-B-32M-NPT-F,KSS-B-04M-NPT-M,
