 KSS-04F-NPT-F,KSS-06F-NPT-F,KSS-08M-NPT-F,KSS-12M-NPT-F,混杂型快速接头

产品说明
KSS 规格 - 钢
材质：碳钢，表面镀环保锌
密封件：以NBR为标准
挡圈：铁氟龙
工作温度：在标准NBR范围内，承受-25℃ + 125℃的温度。

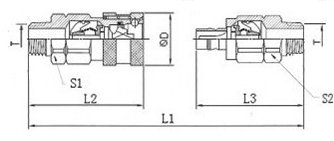

昌林液压 国际标准 L1 L2 L3 ØD S1 S2 T 母接头编号 公接头编号
04 6.3 70.3 44.0 41.3 24.0 22.0 22.0 1/4"NPT KSS-04F-NPT-F KSS-04M-NPT-F
06 10 78.5 49.4 47.0 27.0 26.0 26.0 3/8"NPT KSS-06F-NPT-F KSS-06M-NPT-F
08 12.5 87.3 53.5 51.0 34.0 30.0 30.0 1/2"NPT KSS-08F-NPT-F KSS-08M-NPT-F
12 20 104.0 63.0 62.0 42.0 38.0 38.0 3/4"NPT KSS-12F-NPT-F KSS-12M-NPT-F
16 25 112.5 68.3 66.8 50.5 48.0 48.0 1"NPT KSS-16F-NPT-F KSS-16M-NPT-F
20 31.5 156.5 91.0 88.0 56.0 50.0 50.0 1-1/4"NPT KSS-20F-NPT-F KSS-20M-NPT-F
24 40 148.2 90.0 85.6 70.0 64.0 64.0 1-1/2"NPT KSS-24F-NPT-F KSS-24M-NPT-F
32 50 171.0 105.0 99.0 90.0 89.0 89.0 2"NPT KSS-32F-NPT-F KSS-32M-NPT-F

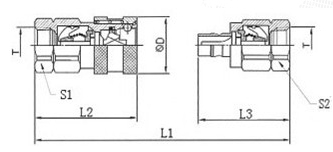

昌林液压 国际标准 L1 L2 L3 ØD S1 S2 T 母接头编号 公接头编号
04 6.3 92.0 55.0 52.0 24.0 22.0 22.0 1/4"NPT KSS-04F-NPT-M KSS-04M-NPT-M
KSS 技术参数
公称通径 最大工作压力 额定流量 最小爆破压力 泄漏量
公接头 母接头 连接
LPH ISO (bar) (l/m) (bar) (bar) (bar) (cc)
04 6.3 350 12 1510 1760 1450 0.5
06 10 350 23 1470 1520 1590 1.9
08 12.5 250 45 1000 1460 1240 2.7
12 20 250 106 900 1530 1040 9.3
16 25 200 189 1300 960 1300 16
20 31.5 200 288 1140 850 1090 30
24 40 190 379 810 790 820 54
32 50 160 757 650 960 1100 120
保护帽和保护塞
昌林液压 国际标准 母接头保护塞 公接头保护帽 颜色 材质
04 6.3 KSS-04F-PVC KSS-04M-PVC 黑色 塑料+橡胶
06 10 KSS-06F-PVC KSS-06M-PVC 黑色 塑料+橡胶
08 12.5 KSS-08F-PVC KSS-08M-PVC 黑色 塑料+橡胶
12 20 KSS-12F-PVC KSS-12M-PVC 黑色 塑料+橡胶
16 25 KSS-16F-PVC KSS-16M-PVC 黑色 塑料+橡胶
KSS-08F-NPT-F,KSS-12F-NPT-F,KSS-16F-NPT-F,KSS-20F-NPT-F,KSS-24F-NPT-F,KSS-32F-NPT-F,
KSS-04M-NPT-F,KSS-06M-NPT-F,KSS-16M-NPT-F,KSS-20M-NPT-F,KSS-24M-NPT-F,KSS-32M-NPT-F,
