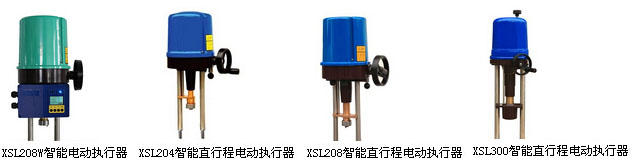

 XSL201,XSL202,XSL204,XSL208,XSL210,XSL312,XSL314,XSL316,XSL320,XSL325,直行程电动执行器

产品概述

XSL系列电动执行器是电动单元组合仪表DDZ系列中的执行单元产品之一，执行机构与调节阀本体构成电动调节阀，是工业过程测量和控制的系统中执行调节机构。可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热、楼宇自控、轻工等各行业中。它以220V（110V、380V）交流电源、24V直流电源为驱动电源，以4-20mA电流信号或0-10V DC电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，最大输出力矩达25000N.
2、性能特点和工作原理
2.1 性能特点
多种工作组态选择，灵活方便；
控制信号：电流信号（4~20mA或其它非标信号）
电压信号（0-10V或其它非标信号）
可进行正反作用选择，轻松实现分程控制模式。
输出信号：电流信号（4~20mA或其它非标信号）
电压信号（0-10V或其它非标信号）
通信接口：RS485 / HART / FF/
流量特性：线性、快开、慢开、自定义
阀门作用方向：正、反作用选择
中英文液晶显示：菜单操作，人机交互更加人性化；使用更简单；
行程自整定：创新了机械设计，行程位置调节简便快捷，输入信号与行程关系自适应整定，满足不同行程阀门的需要；
自诊断功能：执行器在运行过程中自动记录工作参数。当执行器发生故障时，主控模块及时发现并报警，故障显示在液晶显示屏上，并通过开关信号传递给控制中心；
操作更加简便：创新了结构设计，主控电路模块外接，无需打开机壳就能方便操作。远程控制/就地控制按键切换。手动操作更加轻松，手轮安全可靠、省力、体积小；不通电时，扳动离合器手柄可进行手动操作；通电时，离合器自动复位；
控制电路更加可靠：电机驱动采用无触点控制，无火花，寿命长；宽电源适应范围，380V电源机型相位自适应，用户无需担心相位接错；电路模块全数字控制，无机械电位器的存在，用户不用担心机械振动和运输对产品精度的影响；采用先进的抗干扰技术，即使恶劣环境也从容应对，全新的“看门狗”技术远离“死机”的困扰；
执行器运动方向反转延时保护，动力传动部件寿命更长；
更低的工作噪音。
2.2 工作原理
XSL系列智能直行程电动执行机构的工作原理如图1所示。采用单片微处理器和外围芯片组成智能化的控制单元，接收标准4-20mA直流信号(或电压信号)，经信号调理及A/D转换送至微处理器，微处理器将处理后的数据送至LCD显示调节结果，运算处理后产生的控制信号驱动电机，变速后带动传动丝杆，产生机械行程，经位置检测馈送至微处理器进行数据处理，完成“信号与位置”对应关系的动作。
此外，系统还具有通信功能，可以接收上位机的指令，进行远程数字控制。在智能控制器面板上进行操作，通过菜单和按钮还可实现执行机构就地控制。本系统还具有故障报警和独立的模拟量4-20mA位置反馈输出。
3、主要技术参数
3.1 行程：    XSL202、XSL204: 0-50mm；
              XSL208、XSL210: 0-60mm；
              XSL312、XSL325: 0-100mm;
3.2 电源：    单相交流110V 50Hz/60Hz
              单相交流220V 50Hz/60Hz
              三相交流380V 50Hz/60Hz
              直流24V
3.3 输入信号：电流信号（4~20mA或其它非标信号），输入阻抗250Ω
 电压信号（0-10V或其它非标信号），输入阻抗>50KΩ
3.4 输出信号：电流信号（4~20mA或其它非标信号），负载阻抗最大750Ω
 电压信号（0-10V或其它非标信号），负载阻抗>10KΩ
3.5 通信接口：RS485 / HART / FF/PROFIBUS（可选项）
3.6 分辨率：  最小1/1,000，电路A/D转换器12位
3.7 控制精度：±0.5%～±1.5%（可能随安装条件不同而不同，以额定行程的百分数表示）
3.8 回差调节：0.1%～5.0%
3.9 环境温度：-10℃～60℃
3.10环境湿度：最大90%RH（不凝结）
3.11绝缘强度：1500V AC 1分钟（输入对输出，电源对地）
3.12绝缘电阻：a）输入端子与机壳间≥20MΩ。
              b）输入端子与电源端子间≥50MΩ。
              c）电源端子与机壳间≥50MΩ
3.13 保护等级：IP67
3.14 防爆等级：详见选型表
3.15 电缆接口：2-PF 3/4”
3.16震动或冲击：（X，Y，Z） 10g，0.2 ～34Hz，30分钟
3.17 其它参数：详见选型表

执行机构的外形尺寸表

型  号 外   型   尺   寸
A B C D E F H O L M P R M1
XSL201 460 235 115 35 20 50 φ16 φ100 100 M16 φ20 φ177 M10
XSL202
XSL204
XSL208 485 235 108 35 20 50 φ16 φ100 100 M16 φ20 φ182 M12
XSL210
XSL312 717 449 170 45 25 100 φ20 φ120 155 M20 φ32 φ228 M16*1.5
XSL314
XSL316
XSL320
XSL325
PSL智能直行程电动执行机构选型规格表2
型　　　号 推力 速度 行程 电源 功耗 电机 手动操作 控制信号 重  量
KN mm/s mm V W 保护 K g
XＳＬ２０１ 1 0.4-1.2 50 ①220V AC
②380V AC
③24V DC
④其他		 6 过热保护 有 ①4-20mA    ②0-10V
③485通信
④其他		 8
XＳＬ２０２ 2 10 8
XＳＬ２０４ 4 15 8
XＳＬ２０８ 8 1 50/60 25 10
XＳＬ２１０ 10 40 10
XＳＬ３１２ 12 65 90 24.5
XＳＬ３１４ 14 100
XＳＬ３１６ 16 100 110
XＳＬ３２０ 20 130
XＳＬ３２５ 25 130
