EHVFS-DN13-210,EHVFS-DN13-420,EHVFS-DN20-210,EHVFS-DN20-420,EHVFS-DN25-210,EHVFS-DN25-420,二通法兰高压球阀
特点：全流量、高压、密封性能好；-20oC~100oC
工作温度，开关角度：90o。
·对外连接：BSP(G)、NPT。
·规格：1/2", 3/4", 1"。
·材质：碳钢。
·表面：环保白锌。
·接合状态下最大工作压力：210bar和420bar。
·国际标准：德国MHA公司BKH系列、德国PISTER公司
BKH系列、德国贺德克KHB-F3/6系列、意大利GEMELS GES系列互换。
·使用分类：1.带安装孔
2.不带安装孔
应 用
EHVFS系列主要应用于各种工业、液压设备、油路系统等大流量的场所。

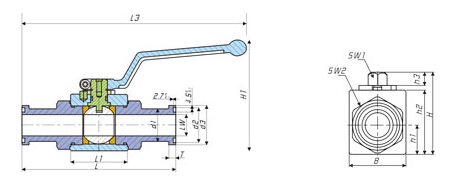

| 货号 |
最大工作压力 |
DN |
LW |
L |
L1 |
B |
H |
H3 |
H1 |
h1 |
| EHVFS-DN13-210 |
210bar |
13 |
13 |
151 |
48 |
36 |
54 |
193 |
85 |
19 |
| EHVFS-DN13-420 |
420bar |
13 |
13 |
151 |
48 |
36 |
54 |
193 |
85 |
19 |
| EHVFS-DN20-210 |
210bar |
20 |
20 |
162 |
62 |
49 |
74.5 |
252 |
119 |
24.5 |
| EHVFS-DN20-420 |
420bar |
20 |
20 |
174 |
62 |
49 |
74.5 |
260 |
119 |
24.5 |
| EHVFS-DN25-210 |
210bar |
25 |
25 |
178 |
66 |
58 |
83 |
260 |
128 |
29.5 |
| EHVFS-DN25-420 |
420bar |
25 |
25 |
198 |
66 |
58 |
83 |
280 |
128 |
29.5 |
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
| 货号 |
最大工作压力 |
h2 |
h3 |
SW1 |
SW2 |
T |
d1 |
d2 |
d3 |
O-Ring |
| EHVFS-DN13-210 |
210bar |
40 |
9 |
9 |
30 |
6.8 |
24 |
25.5 |
30.2 |
18.64X3.53 |
| EHVFS-DN13-420 |
420bar |
40 |
9 |
9 |
30 |
7.9 |
24 |
25.5 |
30.2 |
18.64X3.53 |
| EHVFS-DN20-210 |
210bar |
57 |
12 |
14 |
41 |
6.8 |
31.7 |
31.9 |
38.1 |
24.99X3.53 |
| EHVFS-DN20-420 |
420bar |
57 |
12 |
14 |
41 |
8.9 |
32 |
31.9 |
41.3 |
24.99X3.53 |
| EHVFS-DN25-210 |
210bar |
65 |
12 |
14 |
50 |
8.1 |
38 |
39.8 |
44.4 |
32.92X3.53 |
| EHVFS-DN25-420 |
420bar |
65 |
12 |
14 |
50 |
9.6 |
38 |
39.8 |
47.6 |
32.92X3.53
|
