EHVDHFS-DN32-210,EHVDHFS-DN32-420,EHVDHFS-DN40-210,EHVDHFS-DN40-420,EHVDHFS-DN50-210,二通法兰锻打高压球阀
EHVDHFS-DN50-420,
·特点：全流量、高压、密封性能好；-20oC~100oC
工作温度，开关角度：90o。
·对外连接：BSP(G)、NPT。
·规格：1-1/4", 1-1/2", 2"。
·材质：碳钢。
·表面：环保白锌。
·接合状态下最大工作压力：210bar和420bar。
·国际标准：德国MHA公司MKHP-SAEFS系列、德国贺德克KHM-F3/6系列、意大利GEMELS GBS3/GBS6系列互换。
·使用分类：1.带安装孔
2.不带安装孔
应 用
EHVDHFS系列主要应用于各种工业、液压设备、油路系统等大流量的场所。

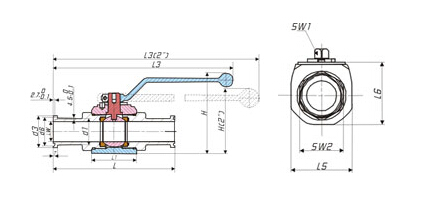

| 货号 |
尺寸 |
最大工作压力 |
DN |
LW |
L |
L1 |
L5 |
L6 |
H |
| EHVDHFS-DN32-210 |
1-1/4" |
210bar |
32 |
30 |
191 |
80 |
84 |
85.4 |
282 |
| EHVDHFS-DN32-420 |
1-1/4" |
420bar |
32 |
30 |
223 |
80 |
84 |
86 |
282 |
| EHVDHFS-DN40-210 |
1-1/2" |
210bar |
40 |
38 |
231 |
85 |
84 |
92.4 |
287 |
| EHVDHFS-DN40-420 |
1-1/2" |
420bar |
40 |
38 |
281 |
85 |
100 |
103 |
287 |
| EHVDHFS-DN50-210 |
2" |
210bar |
50 |
48 |
232 |
100 |
104 |
83 |
140 |
| EHVDHFS-DN50-420 |
2" |
420bar |
50 |
48 |
316 |
100 |
118 |
117 |
140 |
| |
| 货号 |
最大工作压力 |
L3 |
SW1 |
SW2 |
T |
d1 |
d2 |
d3 |
|
| EHVDHFS-DN32-210 |
210bar |
321 |
17 |
60 |
8.1 |
43 |
44 |
50.8 |
|
| EHVDHFS-DN32-420 |
420bar |
337 |
17 |
60 |
10.4 |
43 |
44.6 |
54 |
|
| EHVDHFS-DN40-210 |
210bar |
342 |
17 |
65 |
8.1 |
50 |
53.7 |
6.03 |
|
| EHVDHFS-DN40-420 |
420bar |
367 |
17 |
65 |
12.7 |
50 |
54.1 |
63.5 |
|
| EHVDHFS-DN50-210 |
210bar |
440 |
17 |
85 |
9.6 |
62 |
62.5 |
71.4 |
|
| EHVDHFS-DN50-420 |
420bar |
482 |
17 |
85 |
12.7 |
62 |
63.6 |
79.4 |
|
