EHPK06,EHPK10,EHPK16,EHPK20,EHPK25,板式球阀
特点：液压管路系统流向为单方向的、流入和流出。
·对外连接：标准通径。
·规格：1/4" , 3/8", 1/2", 3/4", 1"。
·材质：碳钢。
·表面：环保白锌。
·接合状态下最大工作压力：350bar。
·国际标准：德国MHA公司PKH系列、德国PISTER公司
BKHU系列、德国贺德克KHP/PHK3K系列、意大利GEMELS GPK2系列互换。
应 用
EHPK系列主要应用于工程机械、农业机械、水处理工程、矿场机械等。

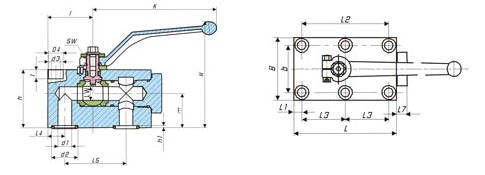

| 货号 |
通径 |
最大工作压力 |
ФLW |
I |
L1 |
L2 |
L3 |
L4 |
L5 |
L7 |
L |
| EHPK06 |
6 |
500 bar |
Ф6 |
26 |
8.5 |
70 |
- |
8.5 |
35 |
6 |
57 |
| EHPK10 |
10 |
350 bar |
Ф10 |
29 |
7.5 |
55 |
- |
10 |
44 |
10 |
70 |
| EHPK16 |
16 |
350 bar |
Ф13 |
42.5 |
7.5 |
83 |
41.5 |
16 |
58 |
10 |
98 |
| EHPK20 |
20 |
350 bar |
Ф20 |
51 |
10 |
97 |
48.5 |
20 |
69 |
10 |
117 |
| EHPK25 |
25 |
350 bar |
Ф25 |
62 |
10 |
115 |
57.5 |
24 |
81 |
10 |
135 |
| |
| 货号 |
B |
b |
H |
h |
m |
SW |
K |
d1xd2xh1 |
d3xd4xt |
O-Ring |
|
| EHPK06 |
40 |
27 |
80 |
80 |
15.5 |
9 |
117 |
6x11.8x1.9 |
6.5x10.5x7 |
7x2.5 |
|
| EHPK10 |
55 |
40 |
93 |
93 |
24.5 |
9 |
117 |
9.5x14.9x1.9 |
8.4x13.5x8.5 |
10x2.5 |
|
| EHPK16 |
60 |
45 |
100.5 |
100.5 |
34 |
9 |
117 |
13x24.9x1.9 |
8.4x13.5x8.5 |
20x2.5 |
|
| EHPK20 |
70 |
51 |
110 |
110 |
37.5 |
14 |
171 |
20x29x2 |
10.5x16.5x10.5 |
23.47x2.62 |
|
| EHPK25 |
80 |
60 |
118 |
118 |
44.5 |
14 |
171 |
25x34.9x2.3 |
10.5x16.5x10.5 |
29x3 |
