EHVT14,EHVT38,EHVT12,EHVT34,EHVT10,EHVT114,EHVT112,三通高压球阀
·特点：全流量、高压、密封性能好；-20oC~100oC
工作温度，开关角度：90o。
·对外连接：BSP(G)、NPT。
·规格：1/4" , 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2"。
·材质：碳钢。
·表面：环保白锌。
·接合状态下最大工作压力：500bar至315bar。
·国际标准：德国MHA公司BK3系列、德国PISTER公司
BK3系列/SK3系列、英国HOLMBURY公司HCV-3系列、意大利GEMELS公司GE3系列，意大利CIOCCA公司CRHI3系列互换。
·使用分类：1.带安装孔
2.不带安装孔
应 用
EHVT系列主要应用于各种工业、液压设备、油路系统等大流量的场所。

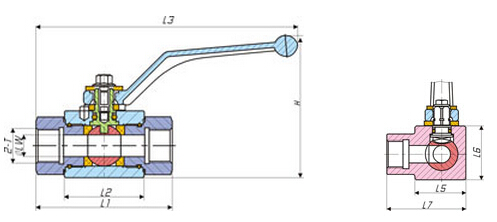

| 货号 |
尺寸 |
最大工作压力 |
ФLW |
L1 |
L2 |
L3 |
H |
L4XG |
L5 |
L6 |
L7 |
螺纹 |
| EHVT14 |
1/4" |
500 bar |
Ф6 |
69 |
40 |
152 |
78 |
26X4.5 |
29 |
33 |
47.5 |
1/4BSPP(NPT) |
| EHVT38 |
3/8" |
500 bar |
Ф10 |
71 |
42 |
154 |
84 |
32X5.2 |
35 |
38 |
52 |
3/8BSPP(NPT) |
| EHVT12 |
1/2" |
500 bar |
Ф13 |
82 |
48 |
159 |
86 |
37.5X6.5 |
38 |
40 |
59 |
1/2BSPP(NPT) |
| EHVT34 |
3/4" |
315 bar |
Ф20 |
96 |
62 |
219 |
119 |
45X6.5 |
52 |
57 |
72 |
3/4BSPP(NPT) |
| EHVT10 |
1" |
315 bar |
Ф25 |
113 |
66 |
228 |
128 |
55X8.5 |
61 |
65 |
85 |
1BSPP(NPT) |
| EHVT114 |
1-1/4" |
315 bar |
Ф25 |
120 |
66 |
231 |
128 |
55X8.5 |
61 |
65 |
85 |
1-1/4BSPP(NPT) |
| EHVT112 |
1-1/2" |
315 bar |
Ф25 |
130 |
66 |
236 |
128 |
55X8.5 |
61 |
65 |
118 |
1-1/2BSPP(NPT) |
| |
| 规 格 |
通径 |
接合状态下最大工作压力(bar) |
|
|
|
|
|
|
|
|
|
|
| 1/4" |
6 |
500 |
|
|
|
|
|
|
|
|
|
|
| 3/8" |
10 |
500 |
|
|
|
|
|
|
|
|
|
|
| 1/2" |
13 |
500 |
|
|
|
|
|
|
|
|
|
|
| 3/4" |
20 |
315 |
|
|
|
|
|
|
|
|
|
|
| 1" |
24 |
315 |
|
|
|
|
|
|
|
|
|
|
| 1-1/4" |
24 |
315 |
|
|
|
|
|
|
|
|
|
|
| 1-1/2" |
24 |
315 |
|
|
|
|
|
|
