 KSST-S-04F-NPT,KSST-S-06F-NPT,KSST-S-08M-NPT,KSST-S-12M-NPT,快速接头

KSST-S 快速接头
互换标准
派克 ST


应用
这款KSST系列是无阀芯的快换接头，用于其中需要最大流量的用途。他们的顺畅的敞开的内孔提供任何快换接头设计中最低的压降并且是在高压水和蒸气洗衣机，洗地毯机和模具冷却剂管路之类中的理想应用。他们会经常用于食品加工，油液和燃料输送管上。


特点
该系列快换接头的特征在于球式锁定机构和没有阀机构。其快换接头有各种金属（黄铜，碳钢，SS304不锈钢）和密封材料，使它们可以与大多数油液合用。


产品说明
KSST-S 规格-不锈钢304
材质：不锈钢SS304
密封件：以FKM为标准，其它以供选择
工作温度：在标准FKM范围内，承受-25℃ + 200℃的温度。

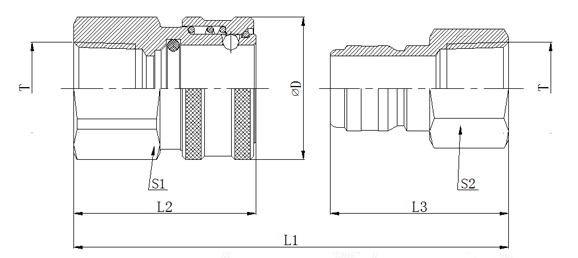

昌林液压 国际标准 L1 L2 L3 ?D S1 S2 T 母接头编号 公接头编号
04 6.3 53.0 38.0 34.0 24.1 20.5 17.0 1/4" NPT KSST-S-04F-NPT KSST-S-04M-NPT
06 10 58.0 37.5 40.0 28.7 25.0 20.6 3/8" NPT KSST-S-06F-NPT KSST-S-06M-NPT
08 12.5 62.0 41.3 44.6 33.5 25.5 25.5 1/2" NPT KSST-S-08F-NPT KSST-S-08M-NPT
12 20 78.0 53.2 52.0 41.5 30.0 30.0 3/4" NPT KSST-S-12F-NPT KSST-S-12M-NPT
16 25 83.5 53.0 60.0 51.0 38.0 38.0 1" NPT KSST-S-16F-NPT KSST-S-16M-NPT
20 31.5 90.0 62.0 60.3 64.0 50.8 50.8 1-1/4" NPT KSST-S-20F-NPT KSST-S-20M-NPT

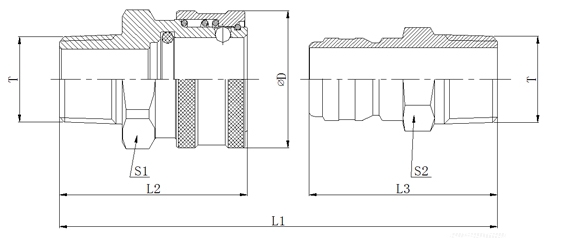

昌林液压 国际标准 L1 L2 L3 ?D S1 S2 T 母接头编号 公接头编号
04 6.3 63.0 44.0 38.0 24.1 20.5 14.3 1/4" NPT KSST-S-04F-NPT-M KSST-S-04M-NPT-M
06 10 66.0 44.0 44.0 28.7 25.0 17.5 3/8" NPT KSST-S-06F-NPT-M KSST-S-06M-NPT-M
08 12.5 75.0 49.6 48.6 33.5 29.0 22.0 1/2" NPT KSST-S-08F-NPT-M KSST-S-08M-NPT-M
12 20 87.0 56.8 57.0 41.5 38.0 27.0 3/4" NPT KSST-S-12F-NPT-M KSST-S-12M-NPT-M
16 25 99.0 66.3 62.3 51.0 44.4 34.8 1" NPT KSST-S-16F-NPT-M KSST-S-16M-NPT-M
20 31.5     69.0 64.0 50.8 44.4 1-1/4" NPT KSST-S-20F-NPT-M KSST-S-20M-NPT-M
KSST-S技术参数
公称通径 最大工作压力 额定流量
LPH ISO (bar) (l/m)
04 6.3 460 23
06 10 380 45
08 12.5 200 45
12 20 200 105
16 25 110 190
20 31.5   280
KSST-S-08F-NPT,KSST-S-12F-NPT,KSST-S-16F-NPT,KSST-S-20F-NPT,KSST-S-04F-NPT-M,
KSST-S-06F-NPT-M,KSST-S-08F-NPT-M,KSST-S-12F-NPT-M,KSST-S-16F-NPT-M,KSST-S-20F-NPT-M,
KSST-S-04M-NPT,KSST-S-06M-NPT,KSST-S-16M-NPT,KSST-S-20M-NPT,KSST-S-04M-NPT-M,
KSST-S-06M-NPT-M,KSST-S-08M-NPT-M,KSST-S-12M-NPT-M,KSST-S-16M-NPT-M,KSST-S-20M-NPT-M,
