ZSXDF-32,ZSXDF-40,ZSXDF-50,ZSXDF-15B,ZSXDF-20B,ZSXDF-25B,

产品介绍
双线圈自保持式先导中压电磁阀系列产品是我公司在参改国外样机基础上自主研制的新一代节能型产品。其执行机构分别采用开阀和关阀两套控制装置，转换部件采用稀土永磁材料，线圈瞬时通电即能自锁并断电保持阀位，同时具有常开和常闭两种控制功能。具有显著的节能效果，被誉为“不耗电的电磁阀”。广泛应用于水电站水力发电机组冷却供水系统，窑炉燃气控制系统以及需要电磁阀长期处于常开或常闭状态下的自控系统，对管道中的流体进行快速切换及远程控制。


产品特点
1、本产品控制部分采用磁铁与机械自锁双保持结构，具有开关阀记忆功能。
2、本产品同时具有常闭和常开两种控制方式，瞬间通电即可保持阀位，用电但不耗电，彻底解决常规产品线圈在长期通电状态下温升高易被烧毁的技术难题。
3、极性转换部件采用国内最先进的军品级稀土永磁材料，具有磁性强，可靠性高，抗干扰特点。
4、本产品可按用户需求加装开关阀信号灯显示、远程信号输出、手动操作机构。


工作原因
        双线圈自保持式先导中压电磁阀的开关位置是由上，下线圈的瞬时通电来决定的。若上线圈瞬时通电，由上线圈产生的电磁力使阀门打开，断电后由于线圈内永久磁铁的自锁作用，使铁芯仍处上位，阀即继续保持开启状态。如下线圈瞬时通电时，由下线圈产生的电磁力将阀芯吸下来，阀芯脱离永久磁铁吸力后由弹簧自锁保持，阀门关闭。
       本公司新研发的一种两线制储能型断电复位型双线圈自保持电磁阀，其外部引出线为两根，与一般电磁阀接线方式完全相同。在线圈内部加装了微型储能模块，可在电源中断时瞬间给线圈供电，使阀门自动复位。
注：线圈上面安装的电源接插件里面的接线端子号码与极性千万不可接错，否则会引起误动作或者启动失灵。


技术参数
公称通径：DN15～100mm
介质压力：0.1～1.6/2.5MPa
适用温度：≤80℃
连接方式：英制管螺纹/标准法兰
电源电压：交直流各种电压
适用介质：水、气、油
阀体材质：锻铜体
控制方式：自保持式/防爆型

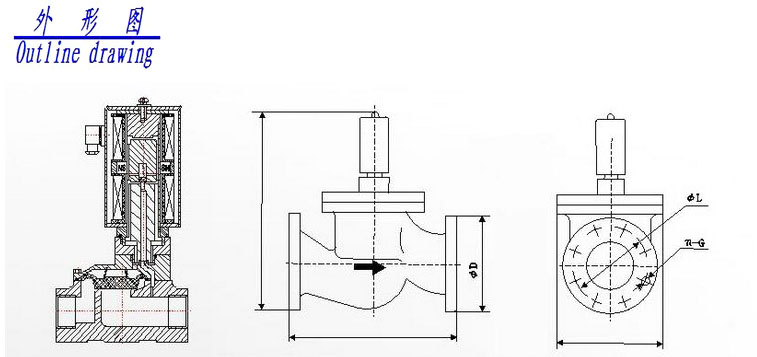

规格尺寸
