 NV-5521-MH,NV-6521-MH,NV-7521-MH,NV-8521-MH,neuma手动阀

Technical Data

Model

NV-5521-MH

NV-6521-MH

NV-7521-MH

NV-8521-MH

Position

5/2 Way

Port size

G 1/8”

G 1/4”

G 3/8”

G 1/2”

Effective area

18mm2 (Cv=1.0)

30mm2 (Cv=1.68)

30mm2 (Cv=1.68)

50mm2 (Cv=2.79)

Nominal flow

1000 Nl/min

1680 Nl/min

1680 Nl/min

2790 Nl/min

Fluid

Compressed air

Pressure range

0~8 bar (0~115psi)

Operating temperature

5~60°C (41~140°F)

Weight

0.18 kg

0.31 kg

0.31 kg

0.42 kg

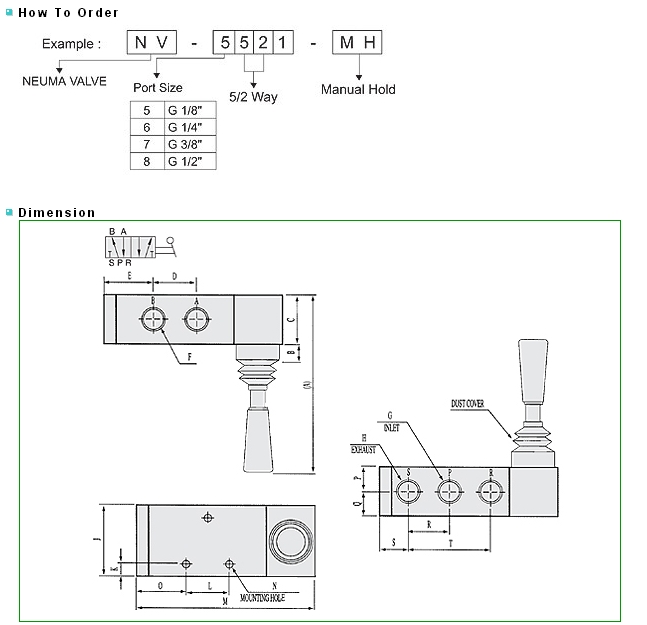

Valve Size
A
B
C
D
E
F
G
H
NV-5521-MH
(94)
10
22
21
21.5
G1/8”
G1/8”
G1/8”
NV-6521-MH
(99)
10
27
24
28
G1/4”
G1/4”
G1/4”
NV-7521-MH
(99)
10
27
24
28
G1/4”
G3/8”
G1/4”
NV-8521-MH
(101)
10
34
36
37
G1/2”
G1/2”
G1/2”
Valve Size
J
K
L
M
N
O
P
Q
R
S
T
NV-5521-MH
35
7
20
84
4.3
22
11
11
18
14
36
NV-6521-MH
40
7
24
99
4.3
27.5
13.5
13.5
23
17
46
NV-7521-MH
40
7
24
99
4.3
27.8
13.5
13.5
23
17
46
NV-8521-MH
50
7.5
28
136
5.5
41.5
17
17
31.5
24
63
