　　1. 产品概述
　　BF系列变压器风扇适用于大中型变压器的冷却系统，它是依据中华人民共和国机械行业标准JB/T9642-1999《变压器风扇》等标准设计制造的，该产品吸取了国内外同类产品的优点，具有优良的空气动力性能和噪声低、效率高、防护分级高、安全可靠等特点，是目前国内先进的变压器专用风扇。
　　变压器风扇由单级轴流式叶轮和专用电动机构成。叶片为等厚板形和机翼形。电动机轴伸端采用双套轴承结构，并设置了压注油杯，可定期补充润滑脂延长使用寿命，止口等部位涂609#高分子液态密封胶密封，具有良好的防护作用，电动机外壳防护分级为IP55，适用于户外使用。
　　2. 型号说明

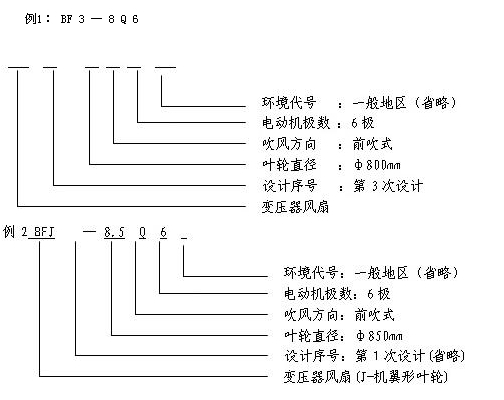

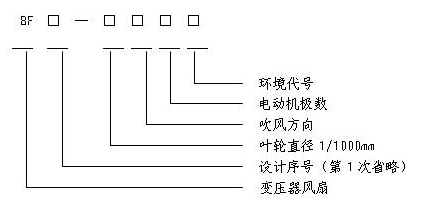

　　21 型号含义

2.2 代号含义

代号	吹风方向		环境代号
代号	Q	H	W	TH	TA
含义	前吹(空气由电动机流向叶轮)	后吹(空气从叶轮流向电动机)	一般地区(略)	湿热带	干热带

环境代号：一般地区（省略）
　　电动机极数：6极
　　吹风方向：前吹式
　　叶轮直径：φ850mm
　　设计序号：第1次设计(省略)
　　变压器风扇(J-机翼形叶轮)
　　3. 环境条件
　　3.1 周围空气温度：－40℃～75℃
　　3.2 空气相对湿度：最湿*平均最大相对湿度为95%，同时该*平均最低温度为25℃。
　　3.3 海拔不超过1000m（超过1000m时电机温升应按标准进行修正）。
　　3.4 太阳辐射最大强度：0.98KW/m2。
　　3.5 最大降雨强度：50mm/10min。
　　3.6 砂尘、冰、雪、霜、露：有。
　　3.7 电机采用B级绝缘，当海拔不超过1000m，周围空气温度不超过75℃，其定子绕组的温度限值（电阻法）不超过45K，轴承允许温度（温度计法）不超过95℃。
　　3.8 采用低噪声轴承，在正常的使用条件下，能承受额定负载连续运行，其使用寿命为10年，并能保证在第一次大修前安全运行时间不少于5年。
　　4. 产品型号与技术参数(见附表一)
　　5. 安装使用维护说明

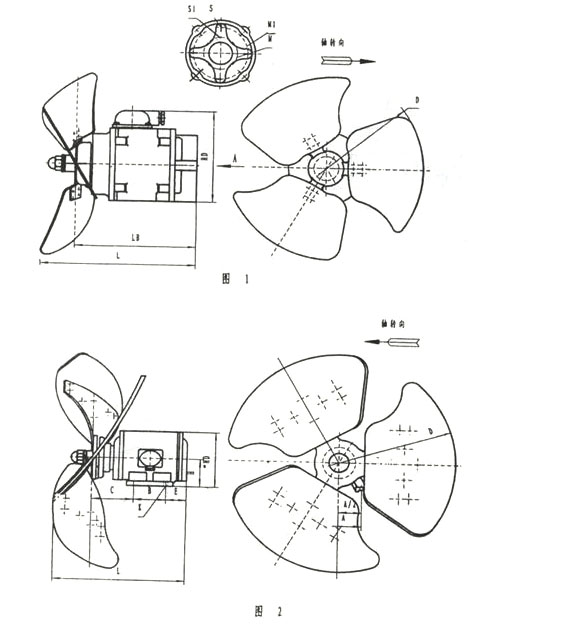

　　5.1 外形及安装尺寸(见附表二与附图)
　　5.2 使用说明
　　5.2.1 安装前检查叶片是否变形，若发现异常应进行校正处理。
　　5.2.2 用500V兆欧表检测定子绕组对机壳热态绝缘电阻，其电阻值不低于1MΩ。因绝缘受潮引起电阻低，应进行干燥处理。
　　5.2.3 在出线端标志字母U、V、W相序与电源相序对应相同时，其旋转方向应与标识方向相同，否则调相纠正。
　　5.2.4 按规定电源对电机进行空转运行试验（不装叶轮）应起动灵活，运行平稳轻快、声音和谐，当三相电源平衡时，电动机的三相空载电流中，任何一相与三相平均值的偏差应不大于三相平均值的10%。
　　5.2.5 接通电源，检查旋转方向及运行情况，试验正常后，即可投入运行。
　　5.3 维护说明
　　5.3.1该产品适用于三相交流电源，在铭牌规定的额定电压、频率下（指电源符合GB755-87标准规定时）风扇应能正常运行。
　　5.3.2 初次投入运行的变压器风扇，一周内应加强巡视检查，发现异常现象，如剧烈振动、声音异常、电流过大、轴承过热等应及时停机检查，待排除故障后方可投入运行。
　　5.3.3 停机时间较长，需要重新投入运行时，应确保气流通道和风筒内无异物，然后拨动叶轮进行检查，待供电线路等一切正常后即可投入运行。
　　5.3.4 停放时间较长或电机受潮严重，绝缘电阻偏低时，应干燥处理后，方可投入运行。
　　5.3.5 拆机检修时，应首先清理润滑脂等残留物，连同轴承均应彻底清洗干净，检查各部位。发现故障应及时处理（参考常见故障及处理方法表）。若绕组重绕后，应进行耐电压试验，新　　绕组应能承受交流电压2000V,时间为1min的耐电压试验而不发生击穿。对出厂产品，用户要求重复耐电压试验时，试验电压应为1600V,时间为1min。如无故障则重新组装，并要加注新润滑脂。
　　5.3.6 定期补充润滑脂：全密封轴承在5年内可不必更换润滑脂，非全密封轴承注油前应将油杯清理干净；该产品采用的是锂基润滑脂，不得随意更换其它润滑脂；用油枪向油杯中注入润滑油，添加量约为轴承空间的2/3左右，正常使用时2～3年加入一次即可。
　　常见故障及处理方法表

序号	故障现象	可能产生原因	处理方法
1	温度过高	1进气通路堵塞或风筒内有异物造成超负荷过大； 2叶轮严重变形或损坏； 3电源电压或频率过低与规定不符； 4单相运行； 5定转子或其他转动部件相摩擦。	1排除异物使进气畅通； 2更换叶轮； 3更换符合用户电压与频率等级的电机； 4排除熔断器和电机绕组故障； 5 重新调整装配。
2	电流过大	1轴承严重磨损； 2电机绕组单相运行； 3叶轮与风筒卡死； 4电压或频率不符。	1更换轴承； 2排除电路或绕组断路故障； 3调整叶轮与风筒间隙； 4检查电压或频率是否与电机相符。
3	噪声振动大	1叶轮严重损坏； 2底脚松动。	1更换叶轮； 2紧固松动部位。
4	绝缘电阻低	1存放进水，长期储存受潮。	1使用前进行干燥处理。

　　6. 运输储存
　　6.1 在搬运过程中，要注意轻拿轻放，按照包装箱的标志搬运和放置，切勿倒置。
　　6.2 在运输过程中应避免冲击性剧烈振动，以防止破损。
　　6.3 若非立即投入运行，不宜立即开箱，若包装箱已破损，应开箱检查并妥善处理。
　　6.4 储存环境温度－10℃～40℃，相对湿度不大于90%。保持通风、干燥、清洁，无腐蚀性气体，在储运过程中，应采取防淋雨措施。
　　7. 订货说明
　　7.1订货时请详细说明产品型号、技术参数及安装结构型式等。
　　7.2订购配件时请说明整机型号与配件名称及规格。
　　7.3本说明书中产品技术参数及安装尺寸仅供用户参考，若数据有变动，以供需双方协议为准，恕不更正。
　　7.4如有特殊要求，经双方协商后，可供应特殊规格型号产品。

　　附表一:BF系列变压器风扇产品型号与技术参数

序号No.	型号 Type	叶轮直径 mm㎜	同步转速 r/min	风量 m³/h	全压 Pa	电流 A	电压 V	频率 Hz	功率 kW	噪声 dB(A)	重量 kg
01	BF -4Q4	Φ410	1500	4200	103	0.81	380	50	0.25	74	16
02	BF2-4Q4	Φ390	1500	4100	85	0.65	380	50	0.18	74	8
03	BF2-4Q4	Φ410	1500	4200	103	0.81	380	50	0.25	74	12
04	BF-5Q4	Φ500	1500	5600	144	1.24	380	50	0.40	75	17
05	BF-5H4	Φ500	1500	5600	144	1.24	380	50	0.40	75	17
06	BF2-5Q4	Φ500	1500	5600	144	1.10	380	50	0.37	75	13
07	BF2-5Q4	Φ500	1500	7000	185	1.50	380	50	0.55	75	14
08	BF2-5H4	Φ500	1500	7000	185	1.50	380	50	0.55	75	14
09	BF2-6Q6	Φ600	1000	6240	118	2.00	380	50	0.75	75	55
10	BF2-6.3Q6	Φ630	1000	7500	176	2.00	380	50	0.75	72	52
11	BF2-6.3Q6	Φ626	1000	7500	176	2.00	380	50	0.75	72	52
12	BF2-7Q6	Φ700	1000	13500	98	2.30	380	50	0.75	79	46
13	BF2-7.5Q6	Φ750	1000	14200	150	4.00	380	50	1.50	76	38
14	BF5-7.56Q8	Φ756	750	14000	130	2.40	380	50	0.75	67	45
15	BF2-8Q6	Φ800	1000	16000	216	3.80	380	50	1.50	75	49
16	BF3-8Q6	Φ800	1000	16000	216	3.80	380	50	1.50	75	48
17	BF4-8Q6	Φ800	1000	16000	160	4.00	380	50	1.50	76	48
18	BF2-9Q6	Φ900	1000	16000	216	4.00	380	50	1.50	77	49
19	BFJ-7.56Q6	Φ756	1000	14200	120	2.90	380	50	1.10	74	37
20	BFJ-8.5Q6	Φ850	1000	22500	216	6.50	380	50	2.20	80	101
21	BFJ-8.5Q8	Φ850	750	17000	130	6.10	380	50	1.70	80	101

　　附表二:BF系列变压器风扇安装尺寸

序号No	型号	D	M	M₁	S	S₁	L	LB	HD	备注
01	BF -4Q4	φ410	φ65	φ105	4-M10	4-M8	300	230	170	图1
02	BF2-4Q4	φ390	φ65	φ105	4-M10	4-M8	220	155	125	图1
03	BF2-4Q4	φ410	φ65	φ105	4-M10	4-M8	300	225	175	图1

序号No	型号	A	A/2	B	C	D	E	H	K	L	HD	备注
04	BF -5Q4	170	85	50	102	φ500	125	0	4-φ12	330	175	图1
05	BF -5H4	170	85	50	102	φ500	125	0	4-φ12	330	175	图1
06	BF2-5Q4	170	85	50	102	φ500	75	0	4-φ12	285	175	图3
07	BF2-5Q4	170	85	50	102	φ500	75	0	4-φ12	285	175	图3
08	BF2-5H4	170	85	50	102	φ500	75	0	4-φ12	285	175	图3
09	BF2-6Q6	240	120	100	170	φ600	68	0	4-φ15	450	250	图3
10	BF2-6.3Q6	216	108	100	116	φ630	79	112	4-φ15	425	257	图2
11	BF2-6.3Q6	216	108	100	116	φ626	79	112	4-φ15	425	257	图2
12	BF2-7Q6	140	70	100	110	φ700	65	90	4-φ15	410	175	图2
13	BF2-7.5Q6	160	80	140	80	φ750	70	90	4-φ10			图5
13	BF2-7.5Q6	140	70	125	80	φ750	70	90	4-φ10			图5
14	BF5-7.56Q8	140	70	125	88	φ756	82	90	4-Φ13	430	245	图2
15	BF2-8Q6	216	108	125	170	φ800	70	112	4-φ15	475	257	图2
16	BF3-8Q6	160	80	140	140	φ800	65	100	4-φ15	455	200	图2
17	BF4-8Q6	160	80	140	140	φ800	65	100	4-φ15	455	200	图5
18	BF2-9Q6	160	80	140	140	φ900	65	100	4-φ15	455	200	图2
18	BF2-9Q6	216	108	125	170	φ900	70	112	4-φ15	475	257	图2
19	BFJ-7.56Q6	140	70	125	110	φ756	70	90	4-φ13	440	175	图4
20	BFJ-8.5Q6	216	108	178	94	φ850	70	132	4-φ15	467	320	图4
21	BFJ-8.5Q8	216	108	178	94	φ850	70	132	4-φ15	467	320	图4
