ELA-14,ELA-15,ELA-20,ELA-25,ELA-35,ELA-40,ELA-50,二位二通活塞式电磁阀
ELA-14B,ELA-15B,ELA-20B,ELA-25B,ELA-35B,ELA-40B,ELA-50B,
■ 产品特点
◆ 该产品为系列化生产，体积小，流量大，适用于多种介质
◆ 阀体材质为：铜或SS304不锈钢、SS316不锈钢
◆ 安装：按阀上所标流向箭头，为增强使用寿命和可能性，最好线圈向上，水平安装
◆ 最大耐压力：4MPa
◆ 密封件：采用聚四氟乙烯材料（Teflon），以适用高温高压不同流体的开关控制。
■ 举例
▲ 欲订购接公称通径为20mm，标准电压为AC220V，ELA系列不锈钢电磁阀，其正确的订购码为：ELA-20B-AC220V
| ■ 技术参数 |
| 型号 |
ELA-14
ELA-14B |
ELA-15
ELA-15B |
ELA-20
ELA-20B |
ELA-25
ELA-25B |
ELA-35
ELA-35B |
ELA-40
ELA-40B |
ELA-50
ELA-50B |
| 接管螺纹（G） |
3/8 |
1/2 |
3/4 |
1 |
1 |
1 |
2 |
| 公称通径（mm）φ |
15 |
15 |
20 |
25 |
35 |
35 |
50 |
| CV值 |
4.5 |
4.5 |
9.0 |
13 |
26 |
26 |
48 |
| 工作介质 |
空气、水（热水）、轻油、蒸汽 |
| 型式 |
常闭型 |
| 使用压力 |
水、空气、热水、油 AC:0.05-2.5MPa DC:0.05—2.0MPa 蒸气0.05-1.0MPa |
| 功率 |
AC:30VA DC:25W
|

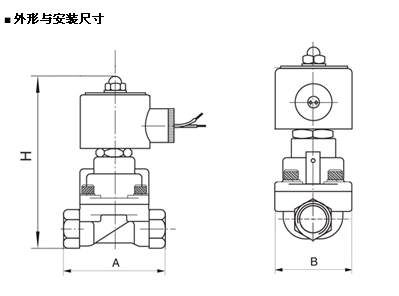

| 长×宽×高 |
75×52×129 |
75×52×129 |
85×60×141 |
100×70×148 |
120×90×168 |
120×90×168 |
150×110×190 |
| 电压 |
AC220V AC110V AC24V DC24V DC12V 特殊电压可以定制 |
| 电压波动范围 |
±10% |
| 环境温度 |
0℃~65℃ |
| 介质温度 |
0℃~130℃ |
|
