800X-10C,800X-25C,800X-10P,800X-25P,800X-10C-DN50,压差旁通阀

800X压差旁通阀产品简介
800X压差旁通阀是一种用于空调供/回水之间以压差平衡的阀门。该阀门可提高系统的利用率，保持压差的精确恒定值，并可最大限度降低噪音，以及过大压差对设备造成的损害。800X压差庞统阀优越于其它平衡阀的地方在与他没有执行机构，完全靠介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。
800X压差旁通阀工作原理

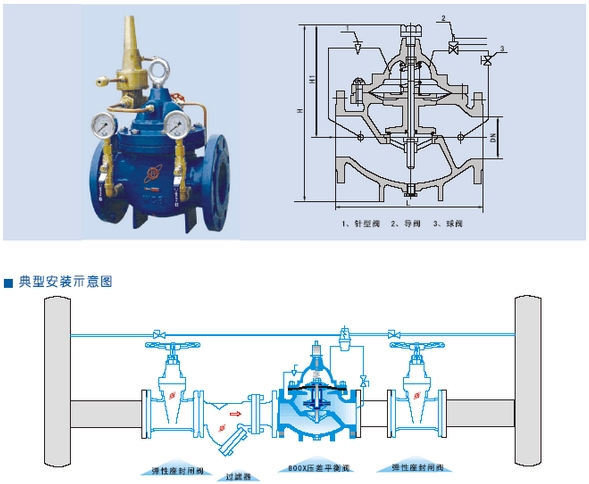

800X压差旁通阀主要由针阀，压差控制导阀，球阀，微型过滤器和压力表组成水力控制阀接管系统，通过专门设计导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀出口压差在设定值上。
800X压差旁通阀的特点
800X压差旁通阀一般对阀门而言，当阀芯开度一定程度时，阀门通过流量的大型而变化，自力式压差庞统阀是用一个自动调节阀瓣和手动调节组成，利用介质自身流量和压差变化，自我控制而保持流经被该系统控制流量不变的阀门。
800X压差旁通阀技术参数

公称压力Mpa
壳体实验压力Mpa
密封实验压力Mpa
适用介质
适用温度
1.0
1.5
1.1
水
0~80℃
1.6
2.4
1.76
2.5
3.75
2.75




800X压差旁通阀主要零件




零件名称
材质
阀体，阀盖
铸铁，铸钢，球墨铸铁
阀座
青铜，不锈钢
阀瓣
碳钢，不锈钢，丁晴橡胶
阀杆
青铜，不锈钢
膜片压板
铸钢，不休钢
弹簧
不锈钢

800X压差旁通阀主要连接尺寸




DN
50
65
80
100
125
150
200
250
300
350
400
L
210
245
265
290
330
355
505
555
610
650
758
H1
160
180
200
270
310
320
370
430
480
525
580
H2
610
625
642
750
808
864
1135
1185
1325
1385
1445




800X-10C-DN50,800X-25C-DN125,800X-40P-DN125,800X-16C-DN125,800X-10C-DN300,
800X-10C-DN150,800X-10C-DN200,800X-10C-DN250,800X-10C-DN80,800X-10C-DN100,
800X-25C-DN50,800X-25C-DN65,800X-25C-DN80,800X-25C-DN100,800X-10C-DN125,
800X-25C-DN150,800X-25C-DN200,800X-25C-DN300,800X-10C-DN65,800X-25C-DN250,
800X-16C-DN50,800X-16C-DN65,800X-16C-DN80,800X-16C-DN100,
800X-16C-DN150,800X-16C-DN200,800X-16C-DN250,800X-16C-DN300,
800X-10P-DN50,800X-25P-DN125,800X-16P-DN125,800X-10P-DN300,
800X-10P-DN150,800X-10P-DN200,800X-10P-DN250,800X-10P-DN80,800X-10P-DN100,
800X-25P-DN50,800X-25P-DN65,800X-25P-DN80,800X-25P-DN100,800X-10P-DN125,
800X-25P-DN150,800X-25P-DN200,800X-25P-DN300,800X-10P-DN65,800X-25P-DN250,
800X-16P-DN50,800X-16P-DN65,800X-16P-DN80,800X-16P-DN100,
