一、BFDG7M41HR管力阀概述：
该阀是我公司工程技术人员参照国内外同类型的先进产品进行设计。吸收微阻缓闭止回阀、液控止回蝶阀、多功能水利控制阀的基础上研制而成，是水泵控制阀的换代新产品。它兼具电动闸、电动蝶阀以及止回阀的功能，并通过快关和缓闭的动作来消除水锤危害，保护水泵及管网系统安全。该阀是当前国内外结构最新颖、性能最先进、进行最可靠的泵站新型控制设备，主要用于自动化给排水泵站的离心泵、冶金、石化、水利、市政、环保等行业供排水系统。
二、BFDG7M41HR管力阀工作原理：
1.开阀
当水泵启动后进口端水经过、过滤器、闸阀、高压管、进入活塞缸下部，在水的压力下推动活塞上下带动小阀板缓慢开启，大阀板在水力的推动下与小阀板同时开启，完成开阀。
2.关阀
停泵时阀内流速急剧降低，大阀板在重力的作用下快速关闭，截断90%的水流，出口端的回水压力水进入过滤器、闸阀、高压管、进入活塞缸上部，在水的压力下推动活塞带动小阀板缓慢关闭，最终实现关闭。
三：BFDG7M41HR管力阀主要特点：管力阀结构;本阀门由阀体，橡胶管套、大小阀杆闸板、上下导柱等零件组成。
2)管力阀工作原理：管力阀在泥沙和杂物较多的一些情况下(如黄河水质，污水处理系统等)，阀门控制管路容易被堵塞，导致阀门失灵;大的杂物还容易把阀板卡住，导致阀门密封不严;还有一些特殊情况，阀门开关时水锤很大，导致阀门开关时响声巨大，甚至造成事故。

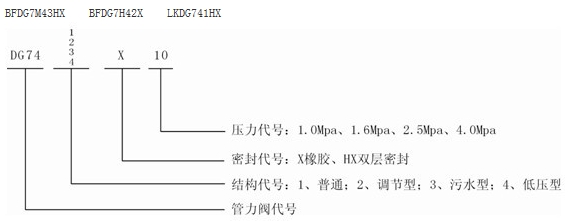

BFDG7M41HR管力阀代号

四、BFDG7M41HR管力阀主要外形尺寸：
