EG41WJFS-16-DN20,EG41WJFS-10-DN25,EG41WJFS-6-DN125,EG41WJFS-16-DN32,英标隔膜阀

2014-12-16 09:07762

信息概况

价格：未填
型号：EG41WJFS-16-DN20,EG41WJFS-10-DN25,EG41WJFS-6-DN125,EG41WJFS-16-DN32,英标隔膜阀
发货：3天内

发送询价

EG41WJFS-16-DN20,EG41WJFS-10-DN25,EG41WJFS-6-DN125,EG41WJFS-16-DN32,英标隔膜阀

产品名称：英标手动隔膜阀

产品特点：EG41型　W型　JS型 EG41W-16，10.6型　G41W-10.6型 EG41J16，10.6型　G41J-10.6型 EG41FS-16，10.6型　G41FS-10.6型设计与制造按：GB12239或BS5156 结构长度按：GB12221或BS5156 法兰连接尺寸按：GB4216.4或BS4504 试验与检验按：GB/T13927或BS5156 引进手动衬胶

二、性能规范：

型号	公称压力 PN（Mpa）	试验压力PS（Mpa）		适用介质	工作温度（℃）
型号	公称压力 PN（Mpa）	壳体试验	密封试验	适用介质	工作温度（℃）
EG41J-6	0．6	0．9	0．66	W．非腐蚀性流体 J·一般腐蚀性流体 FS。强酸碱及各种有机溶剂（溶融碱金属元素氧除外）	≤100 ≤85 ≤150
EG41J-10	1．0	1．5	1．1
EG41J-16	1．6	2．4	1．76
G41J-6	0．6	0．9	0．66
G41J-10	1．0	1．5	1．1

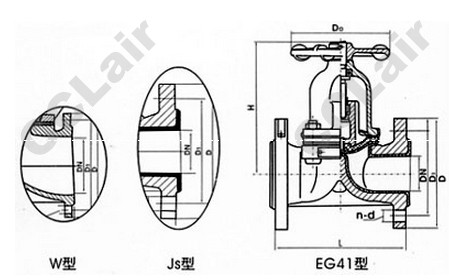

三、EG41型英标隔膜阀外形连接尺寸及重量：

型号	公称通径 DN（mm）	尺寸								质量（㎏）
型号	公称通径 DN（mm）	J型	W型	f	D1	D	D0	n-d	H	质量（㎏）
EG41WJFS-16	20	121	117	2	75	105	70	4-13．5	92	3
	25	131	127	2	85	115	83	4-13．5	96	4
	32	150	146	2	100	140	114	4-17．5	131	6．5
	40	163	159	2	110	150	114	4-17．5	142	7．5
	50	194	190	2	125	165	150	4-17．5	167	10．5
	65	220	216	2	145	185	165	4-17．5	203	17．5
	80	258	254	2	160	200	230	8-17．5	216	25
	100	309	305	2	180	220	280	8-17．5	270	36
	125	362	356	3	210	250	280	8-17．5	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
	250	641	635	4	350	395		12-22
	300	757	749	4	400	445		12-22
EG41WJFS-10	20	121	117	2	75	105	70	4-13．5	92	3
	25	131	127	2	85	115	83	4-13．5	96	4
	32	150	146	2	100	140	114	4-17．5	131	6．5
	40	163	159	2	110	150	114	4-17．5	142	7．5
	50	194	190	2	125	165	150	4-17．5	167	10．5
	65	220	216	2	145	185	165	4-17．5	203	17．5
	80	258	254	2	160	200	230	8-17．5	216	25
	100	309	305	2	180	220	280	8-17．5	270	36
	125	362	356	3	210	250	280	8-17．5	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
EG41WJFS-6	125	362	356	3	210	250	280	8-17．5	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
	250	641	635	4	350	395		12-22
	300	757	749	4	400	445		12-22

EG41WJFS-16-DN25,EG41WJFS-16-DN40,EG41WJFS-16-DN50,EG41WJFS-16-DN65,EG41WJFS-16-DN80,
EG41WJFS-16-DN100,EG41WJFS-16-DN125,EG41WJFS-16-DN150,EG41WJFS-16-DN200,
EG41WJFS-16-DN250,EG41WJFS-16-DN300,
EG41WJFS-10-DN20,EG41WJFS-10-DN32,EG41WJFS-10-DN40,EG41WJFS-10-DN50,EG41WJFS-10-DN65,
EG41WJFS-10-DN80,EG41WJFS-10-DN100,EG41WJFS-10-DN125,EG41WJFS-10-DN150,EG41WJFS-10-DN200,
EG41WJFS-6-DN150,EG41WJFS-6-DN200,EG41WJFS-6-DN250,EG41WJFS-6-DN300,

一、产品[手动隔膜阀]的详细资料：
