QFF3-160-DN5,QFF3-320-DN5,阀组针型阀
2014-12-16 08:48427
信息概况
  • 价格：未填
  • 型号：QFF3-160-DN5,QFF3-320-DN5,阀组针型阀
  • 发货：3天内
发送询价



QFF3-160-DN5,QFF3-320-DN5,阀组针型阀

产品型号：QFF3-1.6(32)型

产品名称：针型阀

二、主要零件材料：

零件名称
Part name

阀杆
Stem

阀体
Body

阀底座
Base

填料
Packing

填料阀盖 Packing
bonnet

手轮Handwheel

QFF3-160-DN5

碳钢
Carbon steel

铬不锈钢
Cr. Stainless steel

聚四氟乙稀，柔性石墨
PTFE，Soft graphite

碳钢Carbon steel

优质碳钢
High grade carbon steel

QFF3-320-DN5

铬镍不锈钢
Cr. Ni Stainless stee

铬不锈钢
Cr. Stainless steel

铬镍不锈钢
Cr. Ni Stainless steel

不锈钢Stainless steel

三、主要性能规范：

型号
Type

公称压力PN Mpa

试验压力PS(Mpa)_Test pressure

工作压力(Mpa) Working pressure

工作温度(OC) Working temps.

适用介质Applicable medium

壳体
Shell

密封(液)Seal

密封(气)Seal

QFF3-320-DN5

32.0

48.0

35.2

0.6

32.0

P≤540OC

液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.

C≤425 OC

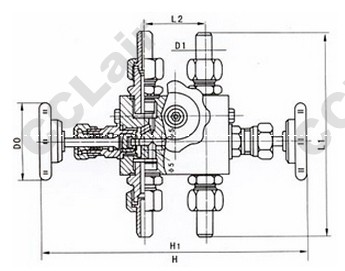

四、QFF3阀组针型阀主要外形及连接尺寸：

型号
Type

公称直径DN（mm）

尺寸 Dimension

重量(kg)Weight

L

D1

Do

H

H1

L2

QFF3-320-DN5

5

200

14

65

234

260

54

3.8




一、产品[针型阀]的详细资料：
