NKJ61H-40,NKJ61H-64,NKJ61H-100,NKJ61Y-401,NKJ61-601,NKJ61Y-1001,真空隔离截止阀
2014-12-16 08:35581
信息概况
  • 价格：未填
  • 型号：NKJ61H-40,NKJ61H-64,NKJ61H-100,NKJ61Y-401,NKJ61-601,NKJ61Y-1001,真空隔离截止阀
  • 发货：3天内
发送询价



NKJ61H-40,NKJ61H-64,NKJ61H-100,NKJ61Y-401,NKJ61-601,NKJ61Y-1001,真空隔离截止阀

1.本系列阀门主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用，实现零泄漏。
2.密封面之间摩擦系数小，起闭方便，而且，密封面的磨损有自动补偿功能。
3.结构简单，紧凑，检修方便，使用寿命长。
4.阀盖填料室设有真空密封机构，具有自胀押金压紧作用，并且，各连接面采用高强膨胀材料密封，使系统
与大气隔离，具有很好的真空密封性能。
5.本系列阀门连接形式分为法兰连接、焊接连接两种，驱动方式为手动、电动两种。
该系列阀门适用于工作温度≤425℃和≤550℃，工作介质为水、空气、蒸汽的管路上，作为起闭装置。尤其适用于火电厂汽机冷凝和真空负压系统，起到真空密封隔离作用。

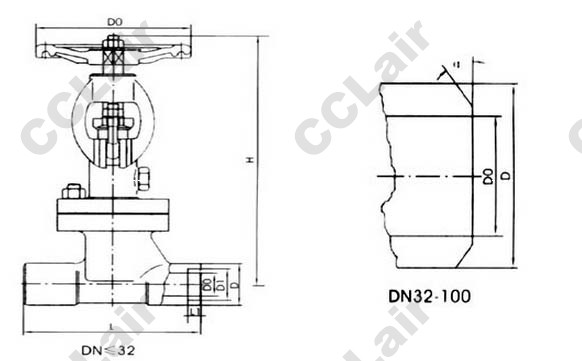

二、真空隔离截止阀结构形式及尺寸：

NKJ61型真空隔离截止阀； NKZ44、NKZ64型真空隔离闸



产 品 类 型

壳体强度试验(MPa)

上密封试验(MPa)

密封试验(MPa)

适 用 介 质

适用温度(℃)

NKJ61H-40

6.0

4.4

4.4

水，蒸汽，空气

≤425

NKJ61H-64

9.6

7.0

7.0

NKJ61H-100

15.0

11.0

11.0

NKJ61Y-401

6.0

4.4.

4.4

水，蒸汽，空气

≤425

NKJ61-601

9.6

7.0

7.0

NKJ61Y-1001

15.0

11.0

11.0




三、主要零件材料：

零件名称

阀体阀盖

阀杆

阀瓣

密封面

阀杆螺母

填料

紧固件

NKJ61H-C型

25或WCB

铬不锈钢

铬不锈钢

H:合金钢

铝青铜

膨胀复合石墨

优质碳钢

NKJ61Y-1型

铬钼钢

20Cr1M01VA或38CrMoAIA

12Cr1mo1VA

Y:硬质合金

铬钼钢

一、主要结构特点及用途：
