VB7200-50,VB7200-65,VB7200-80,VB7200-100,VB7300-125,VB7300-150,VB7300-200,电动温度调节阀
一、产品概述：
用途：VB-7000系列法兰阀调节阀用于空调通风、热处理厂的工业和工厂流体控制。
结构：VB-7000系列法兰阀调节阀包括阀体、阀盖、阀瓣、阀杆、轴封、密封件。
安装：
1.按阀体显示的流动方向安装
2.安装阀前应保证管道清洁、没有焊接时留下的氧化物。
3.管道与阀体相连接时必须完全吻合。并不受振动。
4.用高温流体（如蒸汽、过热的水、透热液体）作业的工厂，安装时应使用伸缩接头，以避免管道膨胀挤压阀体。
5.驱动器垂直安装在阀体之上、避免驱动器装在阀的下面。
6.需留出足够的空间以便日常维护时，从阀体上拆卸驱动器。
7.阀不能安装有于爆及环境温度高于50℃和低于-5℃的环境中，也不能置于蒸汽、水力喷射或滴漏处。

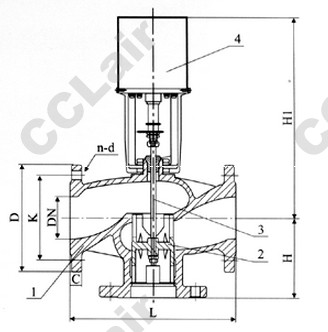

二、外形尺寸：
三、阀门的型号及尺寸：
|
型号
|
规格
DN（mm）
|
主要尺寸（mm）
|
行程
(mm)
|
执行程
△Pmax
|
关闭压差
|
|
二通
|
三通
|
L
|
H
|
H1
|
D
|
K
|
C
|
n-d
|
(KPa)
|
|
VB7200-50
|
VB7300-50
|
50
|
23
|
450
|
145
|
165
|
125
|
20
|
4-18
|
45
|
500
|
500
|
|
VB7200-65
|
VB7300-65
|
65
|
290
|
468
|
150
|
185
|
145
|
20
|
4-18
|
45
|
400
|
400
|
|
VB7200-80
|
VB7300-80
|
80
|
310
|
475
|
185
|
200
|
160
|
20
|
8-18
|
45
|
300
|
300
|
|
VB7200-100
|
VB7300-100
|
100
|
350
|
475
|
205
|
220
|
180
|
22
|
8-18
|
45
|
300
|
300
|
|
VB7200-125
|
VB7300-125
|
125
|
400
|
504
|
230
|
250
|
210
|
22
|
8-18
|
45
|
200
|
200
|
|
VB7200-150
|
VB7300-150
|
150
|
410
|
532
|
280
|
285
|
240
|
24
|
8-22
|
45
|
100
|
100
|
|
VB7200-200
|
VB7300-200
|
200
|
520
|
550
|
280
|
340
|
295
|
30
|
12-22
|
45
|
100
|
100
|
