联轴器
首页 > 了解产品 > 开关电气 传感器 > 其他传感器 > 联轴器
GL1,GL2,GL3,GL4,GL5,GL6,GL7,GL8,GL9,GL10,GL11,GL12,GL13,GL14,GL15,滚子链联轴器
2014-11-29 16:43734
信息概况
  • 价格：未填
  • 型号：GL1,GL2,GL3,GL4,GL5,GL6,GL7,GL8,GL9,GL10,GL11,GL12,GL13,GL14,GL15,滚子链联轴器
  • 发货：3天内
发送询价
GL1,GL2,GL3,GL4,GL5,GL6,GL7,GL8,GL9,GL10,GL11,GL12,GL13,GL14,GL15,滚子链联轴器
    本联轴器适用于各种机械联接两同轴线的传动轴；通常用于起动频繁的高低速传动。工作温度为-40～+120℃；传递公称扭矩为40～25000N.m。
    滚子链条联轴器，具有结构简单，装拆容易；尺寸紧凑，工作可靠效率高，寿命长，适用各种工作环境，维修方便，成本低廉等特点。
    轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽的型式和尺寸按国家标准GB3852-83《联轴器轴柱和键槽型式及尺寸》的规定加工。

    半联轴器采用精密铸造，铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型。

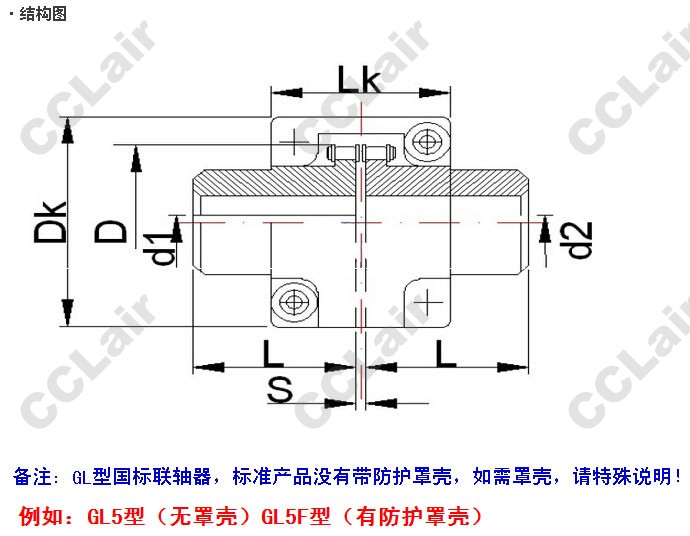

型号 公称扭矩Tn N.m 转速r/min 轴孔直径 轴孔长度 链号 齿数Z 节距P D S Dk Lk 最大尺寸偏差 惯性扭矩(kg.m2) 重量(kg)
无罩 有罩 d1,d2  L L1 max max 轴向mm 径向mm 角度°
GL1 40 1400 4500 16-20 42-52 38 06B 14 9.525 51.06 4.9 70 70 1.4 ±0.19 1° 0.0001 0.4
GL2 63 1250 4500 19-24 42-52 38 06B 16 9.525 57.08 4.9 75 75 1.4 ±0.19 1° 0.0002 0.7
GL3 100 1000 4000 20-25 52-62 38-44 08B 14 12.7 68.88 6.7 85 80 1.9 ±0.25 1° 0.00038 1.1
GL4 160 1000 4000 24-32 52-82 44-60 08B 16 12.7 76.91 6.7 95 88 1.9 ±0.25 1° 0.00086 1.8
GL5 250 900 3150 28-40 62-112 60-84 10A 16 15.875 94.46 9.2 112 100 2.3 ±0.32 1° 0.0025 3.2
GL6 400 630 2500 32-50 82-112 60-84 10A 20 15.875 116.57 9.2 140 105 2.3 ±0.32 1° 0.0058 5
GL7 630 630 2500 40-60 112-142 84-107 12A 18 19.05 127.78 10.9 150 122 2.8 ±0.38 1° 0.012 7.4
GL8 1000 500 2240 45-70 112-142 84-107 16A 16 25.4 154.33 14.3 180 135 3.8 ±0.50 1° 0.025 11.1
GL9 1600 400 2000 50-80 112-172 107-132 16A 20 25.4 186.2 14.3 215 145 3.8 ±0.50 1° 0.061 20
GL10 2500 315 1600 60-90 142-172 107-132 20A 18 31.75 213.02 17.8 245 165 4.7 ±0.63 1° 0.079 26.1
GL11 4000 250 1500 75-100 142-212 107-167 24A 16 38.1 213.49 21.5 270 195 5.7 ±0.76 1° 0.188 39.2
GL12 6300 250 250 85-120 172-212 132-167 28A 16 44.45 270.08 24.9 316 205 6.6 ±0.88 1° 0.38 59.4
GL13 10000 200 1120 100-140 212-252 167-202 32A 18 50.8 340.8 28.6 380 230 7.6 ±1.0 1° 0.869 86.5
GL14 16000 200 1000 120-160 212-302 167-242 32A 22 50.8 405.22 28.6 450 250 7.6 ±1.0 1° 2.06 150.8
GL15 25000 200 900 140-190 252-352 202-228 40A 20 63.5 466.25 35.6 510 285 9.5 ±0.27 1° 4.37 234.4
