1、规格代号
|
蝶阀规格
|
|
|
|
|
—1
|
—2
|
—3
|
—4
|
—5
|
|
公称通径（DN）
|
50
|
65
|
80
|
125
|
100
|
150
|
175
|
200
|
250
|
2、安装方式及附件代号
A — 表示垂直安装方式 B — 表示水平安装方式 T — 表示附带气源三联件
G — 表示带散热器 C — 表示高温型 支架与阀体间加撑杆
（400℃加100mm 500℃加200mm）

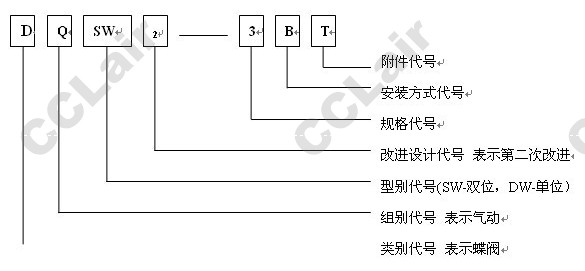

3、标记示例
DQSW2 — 3BT表示经第二次改进的、带气源三联件的、通径为￠175的、水平安装的气动双位蝶阀。
|
公称通径（DN）
|
50mm
|
65mm
|
80mm
|
100mm
|
125mm
|
150mm
|
175mm
|
200mm
|
250mm
|
300mm
|
350mm
|
|
工作压力
|
0.1Mpa
|
|
控制压力
|
0.25~0.6 Mpa
|
|
工作介质
|
气
|
|
环境温度
|
－5℃~＋50℃
|
|
开度调节
范围
|
0 ~ 35°、35°~ 90°
|
|
电源条件
|
AC220V 50HZ
|
|
阀体厚度（B）
|
46
|
46
|
46
|
46
|
46
|
46
|
46
（DQSW型为60）
|
46
|
46
|
46
|
|
连接法兰螺孔
（0.6Mpa级）
|
4孔φ14
φ110
|
4孔φ18φ130
|
4孔φ18
φ150
|
4孔φ18
φ170
|
8孔φ18
φ200
|
8孔φ18
φ225
|
8孔φ18
φ255
|
8孔φ18
φ280
|
12孔φ18
φ335
|
12孔φ19
φ395
|
12孔φ19
φ450
|
|
外形尺寸（LHF）
|
390×270×143
|
412×270×143
|
426×340×143
|
504×369×143
|
540×382×143
|
540×382×143
|
488×481×150
|
616×586×165
|
641×636×165
|
