DRVZ-10P-DN50,DRVZ-16P-DN65,DRVZ-25Q-DN80,DRVZ-10C,DRVZ-16C-DN150,静音式止回阀
DRVZ静音式止回阀 静音止回阀 主要技术参数
| 型 号 |
DRVZ-10 |
DRVZ-16 |
DRVZ-25Q |
| 公称压力 PN (MPa) |
1.0 |
1.6 |
2.5 |
| 公称通径 DN (mm) |
50～350 |
| 最高工作压力 (MPa) |
1.0 |
1.6 |
2.5 |
| 密封试验压力 (MPa) |
1.0 |
1.6 |
2.5 |
| 壳体试验压力 (MPa) |
1.5 |
2.4 |
3.75 |
| 主要零件材料 |
阀体、导流体 |
灰铸铁 球墨铸铁 |
| 阀座、轴承、阀瓣、轴 |
铝青铜或铭不锈钢 |
| 弹簧 |
不锈钢 |

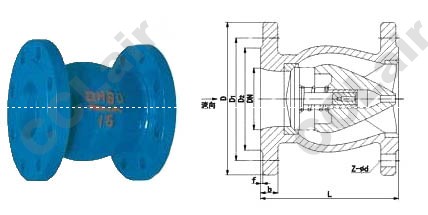

DRVZ（HC42X)静音式止回阀主要外形连接尺寸
静音止回阀 主要外形尺寸
| 公称通径 DN (mm) |
L |
| 50 |
120 |
| 65 |
150 |
| 80 |
180 |
| 100 |
229 |
| 125 |
254 |
| 150 |
268 |
| 200 |
292 |
| 250 |
330 |
