BTB102-10,BTB102-20,BTB102-25,BTB102-32,BTB102-40,BTB102-50,BTB102-65,BTB102-80,高平台球阀
2014-10-20 08:10566
信息概况
  • 价格：未填
  • 型号：BTB102-10,BTB102-20,BTB102-25,BTB102-32,BTB102-40,BTB102-50,BTB102-65,BTB102-80,高平台球阀
  • 发货：3天内
发送询价

BTB102-10,BTB102-20,BTB102-25,BTB102-32,BTB102-40,BTB102-50,BTB102-65,BTB102-80,高平台球阀
BTB102-100,BTB102-15,
规格说明：
技术参数
工作压力：6.3MPa/不锈钢 1.6MPa/黄铜
工作温度：-10℃—+180℃
阀体材料：黄铜/不锈钢
主要密封件：聚四氟乙烯
管道接口：3/8"—4"

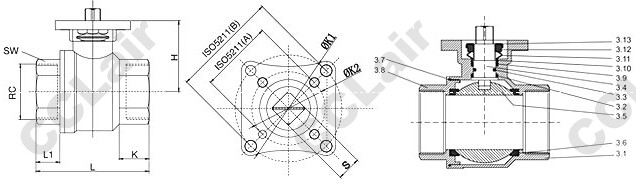

外形尺寸(mm)
DN RC L K SW H S K1 K2 黄铜球阀订货号
10 3/8" 55 12 16 38.5 9 36 42 BTB 102-10
15 1/2" 55 12 26 38.5 9 36 42 BTB 102-15
20 3/4" 71 16 32 41.5 11 42 50 BTB 102-20
25 1" 82 19 39 44.8 11 42 50 BTB 102-25
32 1-1/4" 91 19 43 54 14 50 70 BTB 102-32
40 1-1/2" 103 20 54 59 14 50 70 BTB 102-40
50 2 121 23 69 67.2 14 50 70 BTB 102-50
65 2-1/2" 158 32 82 97.5 17 70 102 BTB 102-65
80 3" 188 40 96 106 17 70 102 BTB 102-80
100 4" 222 48 122 121 17 70 102 BTB 102-100

部件列表
3.1阀体 3.6密封件 3.10垫圈
3.2密封件 3.7密封垫 3.11V型填料
3.3O型圈 3.8阀盖 3.12锁紧螺母
3.4阀杆 3.9密封环 3.13定位套
3.5阀球
