气动角座阀
首页 > 了解产品 > 气动器材 气动阀 > 流体控制阀 > 气动角座阀
BTB723950,BTB723963,BTB723980,BTB733950,BTB733963,BTB733980,BTB733980-50,气动角座阀
2014-10-14 08:17824
信息概况
  • 价格：未填
  • 型号：BTB723950,BTB723963,BTB723980,BTB733950,BTB733963,BTB733980,BTB733980-50,气动角座阀
  • 发货：3天内
发送询价

BTB723950,BTB723963,BTB723980,BTB733950,BTB733963,BTB733980,BTB733980-50,气动角座阀
BTB723950-10,BTB723950-15,BTB723950-20,BTB723950-25,BTB723963-32,BTB723980-40,BTB723980-50,
BTB733950-10,BTB733950-15,BTB733950-20,CCLAIR BTB733950-25,BTB733963-32,BTB733980-40,
规格说明：
阀体材料：不锈钢s.s316/s.s304
执行器材料：工程塑料
阀芯密封：PTFE/FPM
阀杆密封：PTFE/FPM
活塞密封：FPM/NBR
技术参数
接口尺寸：DN10—DN50
螺纹：3/8"—2"
适用介质：水,中性气体或液体,酒精,油,有机溶剂，水蒸气。 介质温度：PTFE：-10℃—+180℃
FPM：-10℃—+100℃
粘度：Max 600mm2/s
顺流安装/逆流安装
控制介质：空气/中性气体
控制压力范围：0.3—0.8MPa
工作压力：0—1.6MPa

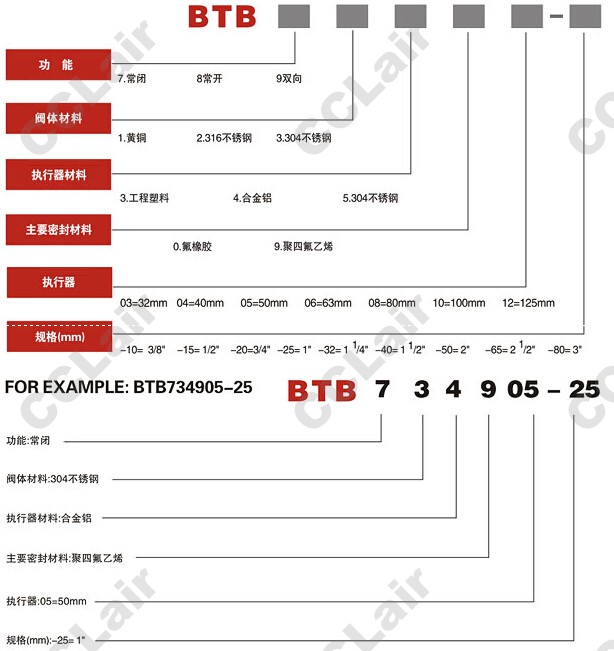

型号说明:

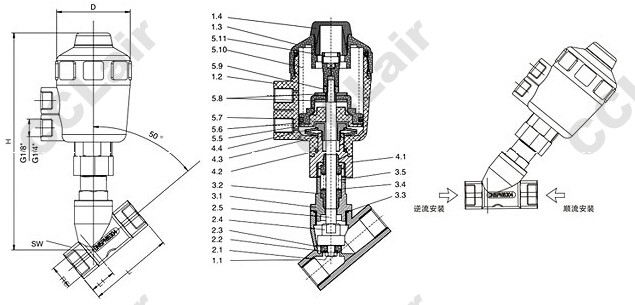

外形尺寸：

外形尺寸(mm)
DN G L L1 SW H D 执行器
10 3/8" 55 17 21 120 54 50
15 1/2" 70 21 26.5 135 63 50
20 3/4" 76 23 32 145 63 50
25 1" 90 25 40 155 63 50
32 1-1/4" 116 32 50 200 81 63
40 1-1/2" 116 32 55.5 230 96 80
50 2" 138 40 68.5 250 96 80

部件列表
1.1阀体 3.1螺纹连接件 5.5活塞
1.2气缸 3.2V型填料 5.6法兰
1.3气缸盖 3.3密封环 5.7密封圈
1.4观察窗 3.4垫圈 5.8垫片
2.1螺栓 3.5弹簧 5.9六角螺母
2.2孔板密封件 4.1连接螺母 5.10弹簧
2.3密封盘 4.2密封圈 5.11位置指示器
2.4阀盘 4.3锁紧螺母
2.5阀杆 4.4弹簧片
